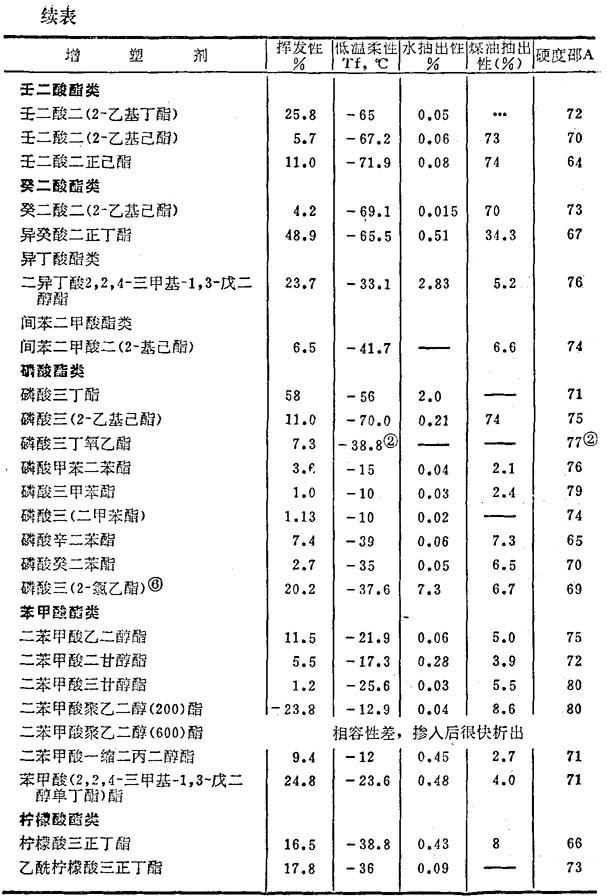

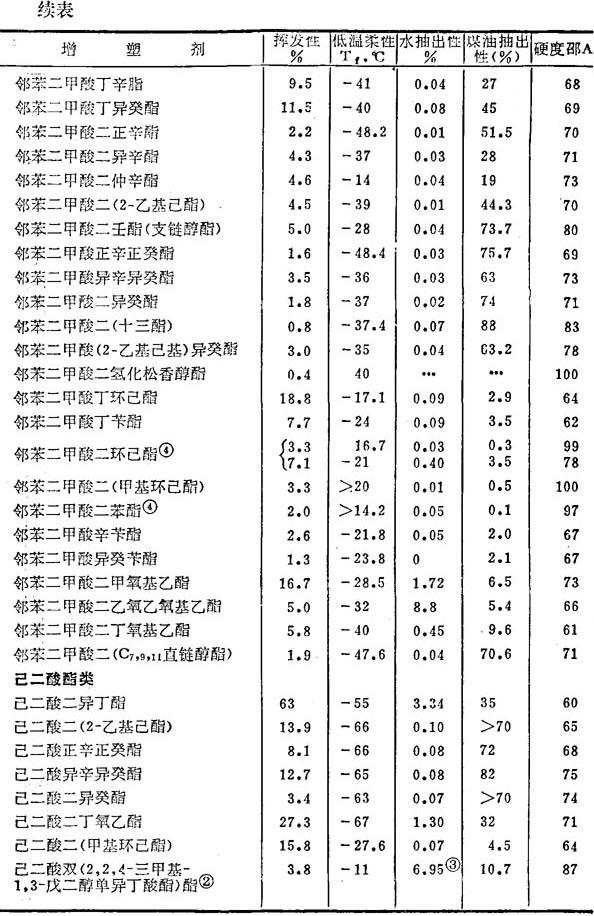

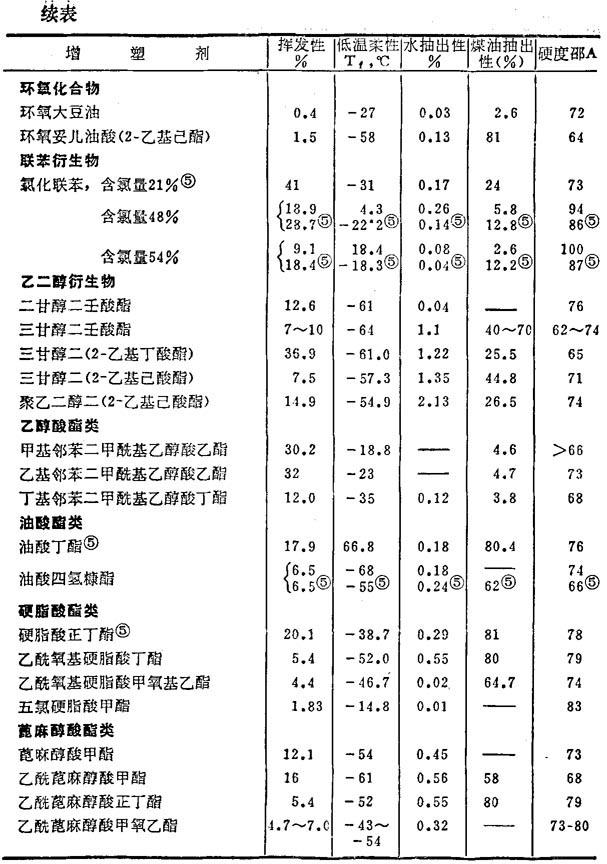

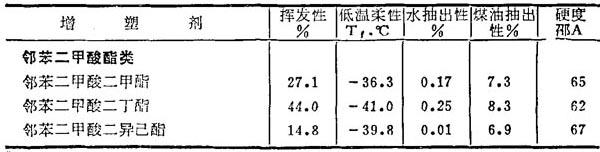

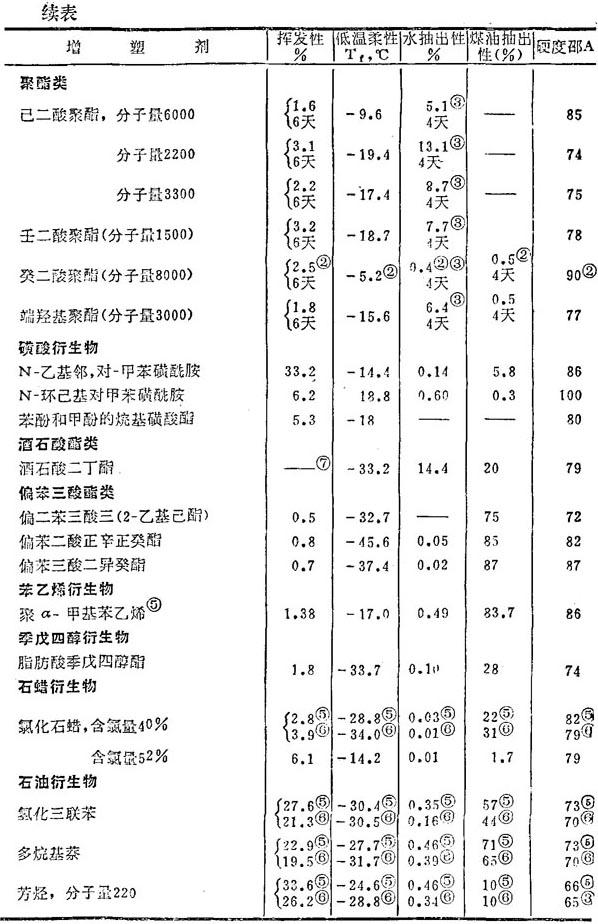

增塑剂(在聚氯乙烯树脂中)的性能①

---

【释文】：

①表中所列数据除特别注明者外，均为在100份聚氯乙烯中加入67份增塑剂，压成40密耳薄片所测试的数据，各项性能的测试方法如下：

挥发性——在活性炭上于87℃加热24小时的增塑剂损失量。

低温柔性——使用克拉施-柏格柔曲试验机，即试样的表观弹性模量为9490公斤／厘米²或表观刚性率为3170公斤／厘米²时的温度，是克拉施(Clash)和柏格(Bcrg)两人在其低温柔曲性研究中规定的柔曲性终点，比脆化温度约高3～6℃。

水抽出性——50℃浸泡24小时的增塑剂损失量。

煤油抽出试验——23℃浸泡24小时的增塑剂损失量。

②增塑剂在聚氯乙烯中的浓度为50%。

③用1%皂液代替纯水试验。

④结晶固体，其在聚氯乙烯中的行为随其在树脂中的结晶度而变化。

⑤辅助增塑剂，以33．5份加上33．5份DOP的混合物进行试验。

⑥辅助增塑剂，以22．5份加上44．7份DOP的混合物进行试验。

⑦中等程度分解。
