填充金属

---

采用TIG焊焊接厚板时，需要开V形坡口，并添加必要的填充金属。填充金属的主要作用是填满坡口，调整焊缝成分，改善焊缝性能。

目前我国尚无专用TIG焊丝标准，一般选用熔化极气体保护焊用焊丝或焊接用钢丝。焊接低碳钢及低合金高强度钢时一般按照等强度原则选择焊接用钢丝；焊接铜、铝、不锈钢时一般按照等成分原则选择熔化极气体保护焊焊丝。焊接异种钢时，如果两种钢的组织不同，则选用焊丝时应考虑抗裂性及碳的扩散问题；如果两种钢的组织相同，而机械性能不同，则最好选用成分介于两者之间的焊丝。

1．钢焊丝

表1－6－7给出了常用钢种的推荐焊丝牌号。焊丝的成分如表1－3－17所示。

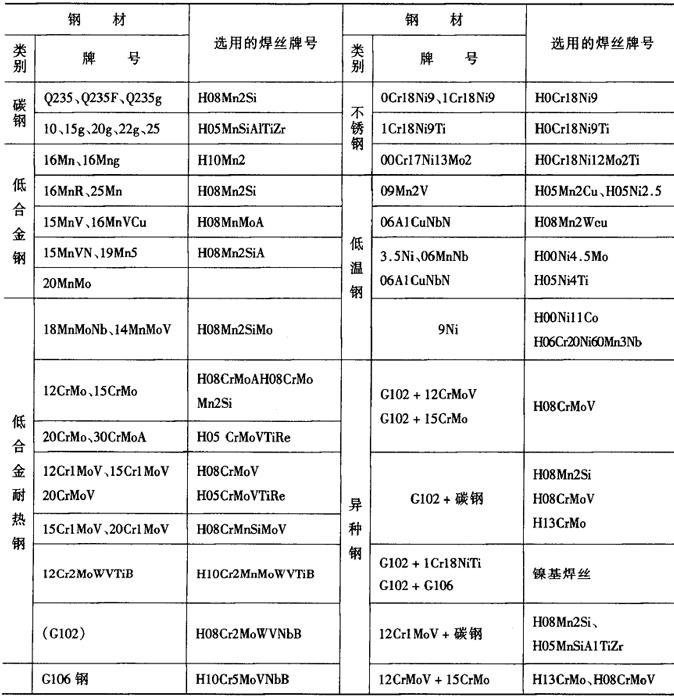

表1－6－7 常用钢种的推荐焊丝牌号^［2］

2．铝焊丝

可按照GB／10858－89《铝及铝合金焊丝》选择合适的焊丝，其成分如表1－6－8所示。

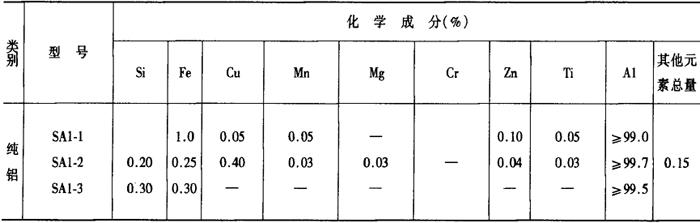

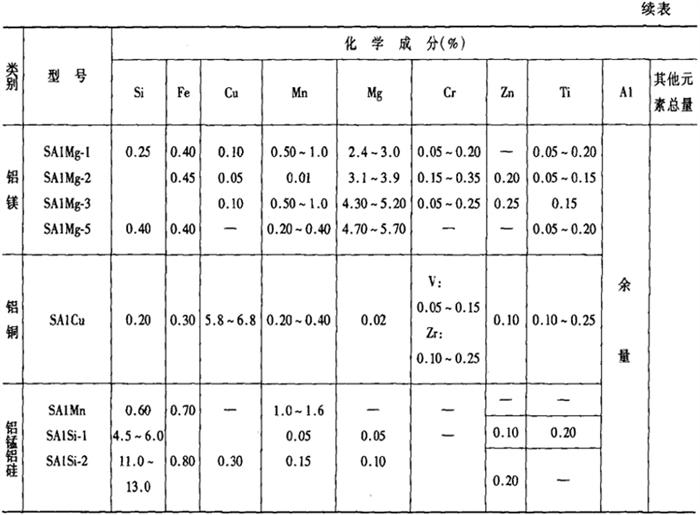

表1－6－8 国产铝合金焊丝的成分^［4］

3．铜焊丝

可按照GB／9460－88《铜及铜合金焊丝》选择合适的焊丝，其成分如表1－6－9所示。

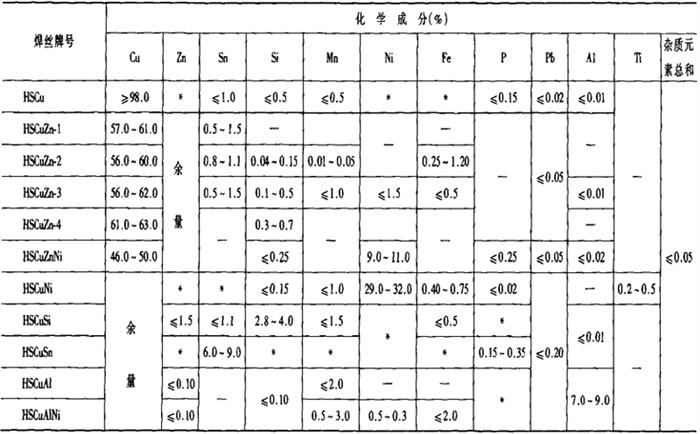

表1－6－9 铜及铜合金焊丝的化学成分^［4］

注：杂质元素总和包括带*号元素。
