塑料骨架注塑模具

---

此模具用于成型小型骨架制品，结构具有独到之处。

以主流道为轴线，一模八腔对称分布，占据空间小，从而结构紧凑；采用镶拼方式，由圆柱销1贯穿滑块6和镶件5，便于加工和装配；弯销7由楔块9锁紧，简便可靠；动模和定模之间无导柱、导套定位，而由型芯3承担其功能，较为新颖。

见图5-25。

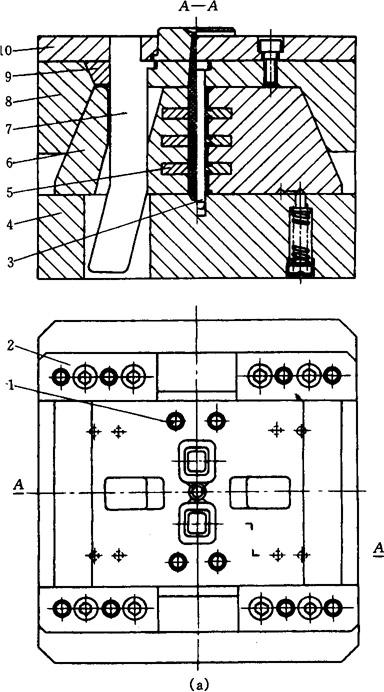

图5-25(a) 塑料骨架注塑模具主视图及俯视图

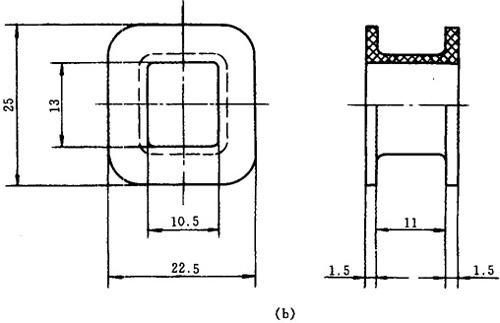

图5-25(b) 塑料骨架注塑模具塑件图

1—圆柱销 2—压板 3—型芯 4—动模座板 5—镶件 6—滑块 7—弯销 8—定模板 9—楔块 10—定模座板
