塑料拔杆注塑模具

---

制品呈叉形，并带有两个斜向孔。模具为一模三腔，从六个方向采用弹簧抽芯，结构较为简便。

开模时，当楔杆1脱离顶销2后，弹簧5推动滑块4使型芯6完成抽芯。顶出时，由推杆13、15将制品和浇注系统凝料顶出。

合模时，由楔杆1推动顶销2，弹簧5被压缩，从而使滑块4偕同型芯进入闭模状态，见图5-20。

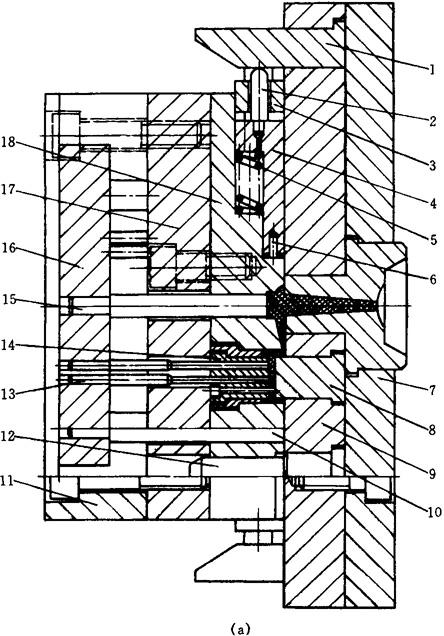

图5-20(a) 塑料拔杆注塑模具主视图

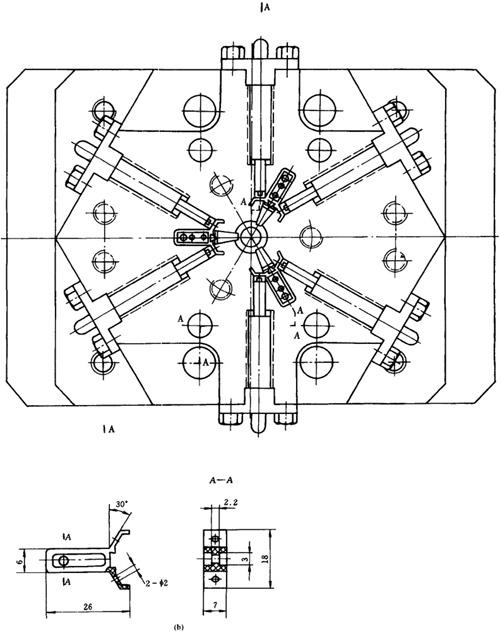

图5-20(b) 塑料拔杆注塑模具俯视图及塑件

1—楔杆 2—顶销 3—挡板 4—滑块 5—弹簧 6—型芯 7—定模镶块 8—型芯 9—定模板 10—复位杆 11—支座 12—导柱 13—推杆 14—型芯 15—推杆 16—推板 17—支承板 18—动模板
