塑件精度及公差

---

2．3．1．1 塑料制件尺寸公差

塑料制件尺寸公差(SJ1372—78)标准(表2-7所示)适用于注射、压制、压注成型的热塑性及热固性塑料制件(不包括二次加工和发泡成型制品)的尺寸公差。

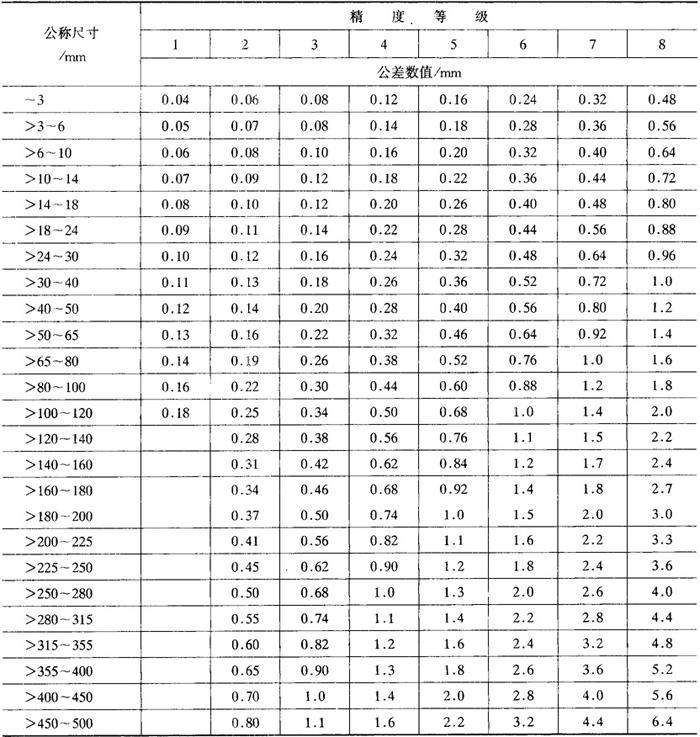

表2-7 塑料制件尺寸公差(SJ1372)

注①表中公差数值用于基准孔取正(+)号，用于基准轴取负(－)号；②表中公差数值用于非配合孔取正(+)号，用于非配合轴取负(－)号，用于非配合长度取正负(±)号。

说明：①本标准的精度等级分为1～8共8个等级；②本标准只规定公差，而基本尺寸的上、下偏差可按需要分配；③受模具活动部分影响的尺寸公差，为本标准规定的公差值与附加值之和。2级精度附加值为0．05mm，3～5级精度附加值为0．1mm；6～8级精度附加值为0．2mm；④未注公差尺寸，建议采用本标准8级精度；⑤标准测量温度为(20±2)℃，相对湿度为60%～70%，塑件成型24h或“后处理”后测量。

2．3．1．2 精度等级的选用

塑件推荐选用的精度等级见表2-8。

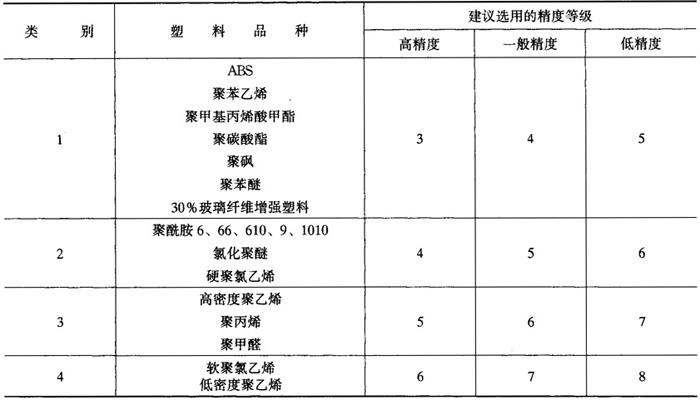

表2-8 塑件推荐选用精度等级

注①其它塑料可按其成型时尺寸的稳定性，参照上表选择精度等级；②1～2级为精密级，只在特殊条件下采用；③对脱模方向两端尺寸均有要求时，应考虑脱模斜度对精度的影响。
