埋弧焊的原理

---

图4－1为埋弧自动焊的原理示意图。焊丝经送丝机构4，通过导电嘴8将焊丝送向工件焊接区，同时通过焊剂斗2将焊剂送向焊接区，在电源5的作用下，电弧引燃。电弧在焊剂10下燃烧，将焊剂、母材、焊丝不断熔化形成熔池。随着焊机与工件相对运动，不断形成熔池，冷却、凝固完成焊接过程。在这个过程中，熔化的焊剂形成渣壳，熔化的母材及焊丝形成焊缝金属。在加热、熔化、凝结、结晶过程中，各种化学成分进行着复杂的冶金反应，因此可以通过焊剂和焊丝向焊缝金属过渡各种化学元素，调节焊缝金属的成分和性能。图4－2是埋弧焊焊缝的形成过程。

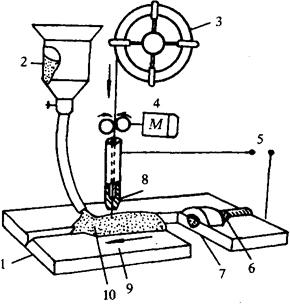

图4－1 埋弧自动焊示意图

1－母材 2－焊剂斗 3－焊丝 4－送丝装置 5－焊接电源 6－熔渣 7－熔敷金属 8－导电嘴 9－焊接方向 10－焊剂

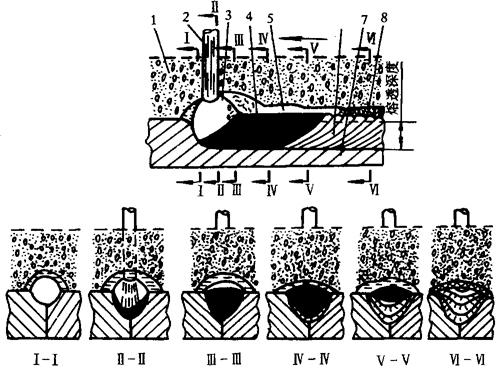

图4－2 埋弧焊焊缝形成过程

1－焊剂 2－焊丝 3－电弧 4－金属熔池 5－熔渣 6－焊缝 7－工件 8－渣壳
