型芯头尺寸

---

5．3．4．1 水平型芯头

水平型芯头如图5-5所示．

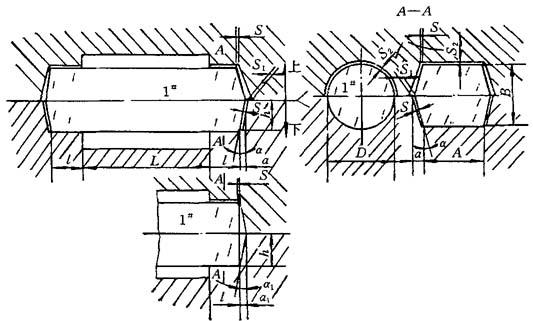

图5-5 水平型芯头

水平型芯头斜度和芯头与芯座的配合间隙应符合图5-5、表5-61的规定．

表5-61 水平型芯头斜度和芯头与芯座的配合间隙

注：间隙S₁的值可按(1．5～2)S计算．

湿型、干型、自硬砂型的水平型芯头长度应符合图5-5、表5-62的规定．湿型、干型、自硬砂型的水平型芯头顶面和芯座的配合间隙应符合图5-5、表5-63的规定．

5．3．4．2 垂直型芯头

垂直型芯头如图5-6所示．

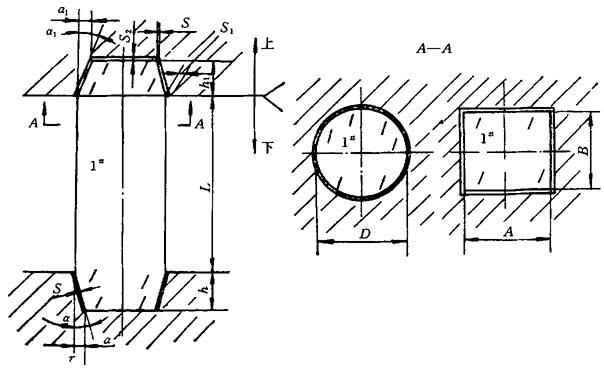

图5-6 垂直型芯头

垂直型芯头高度和芯头与芯座的间隙应符合图5-6、表5-64的规定．若型芯高度与直径之比大于2．5，则应将下部垂直型芯头加大(见图5-7)．

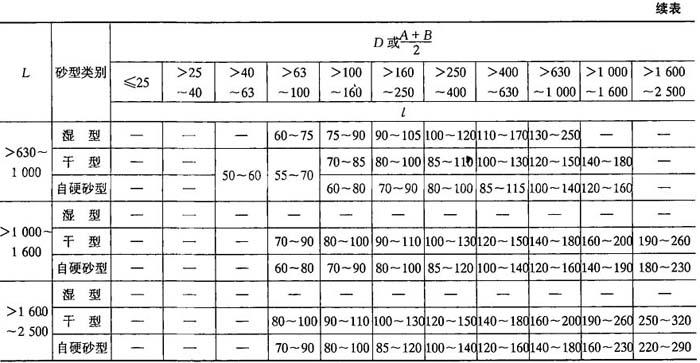

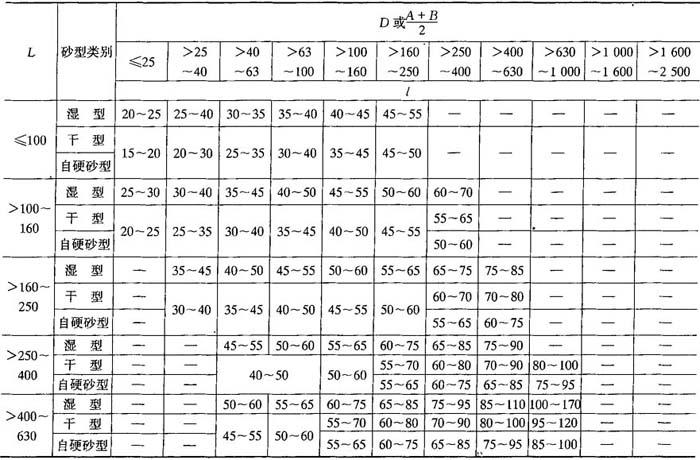

表5-62 湿型、干型、自硬砂型的水平型芯头长度 mm

注：1．型芯头中设有浇注系统时，根据浇注系统的大校型芯头长度可比表中所示值大．

2．型芯头长度受到砂箱尺寸限制时，可按表中数值减小20%～25%，但需在芯座部分附加铁片或耐火砖等，以提高芯座的抗压能力．

3．多支点(两个以上支点或安放芯撑作为支点)的型芯头长度，可以适当减校

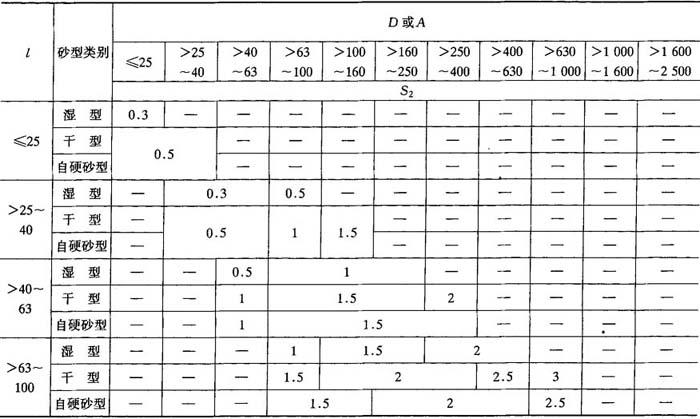

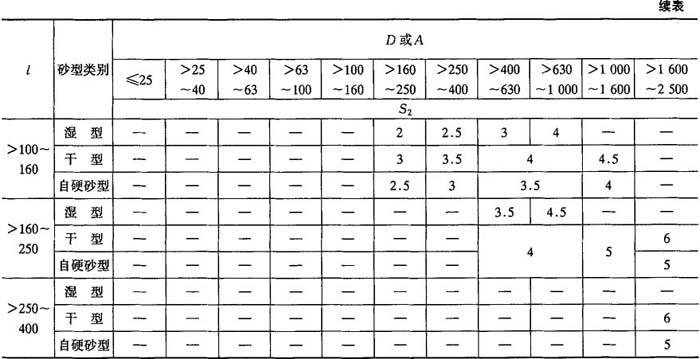

表5-63 湿型、干型、自硬砂型的水平型芯头顶面和芯座的配合间隙 mm

注：芯头底面和芯座的配合间隙，需要时可按：湿型为0～1．5mm、干型为0～3mm、自硬砂为0～2mm考虑．

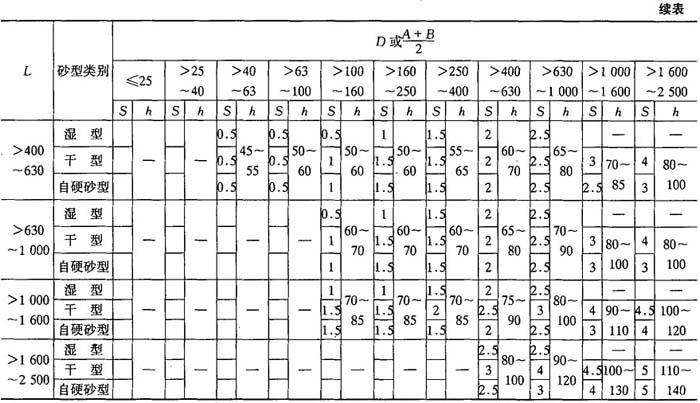

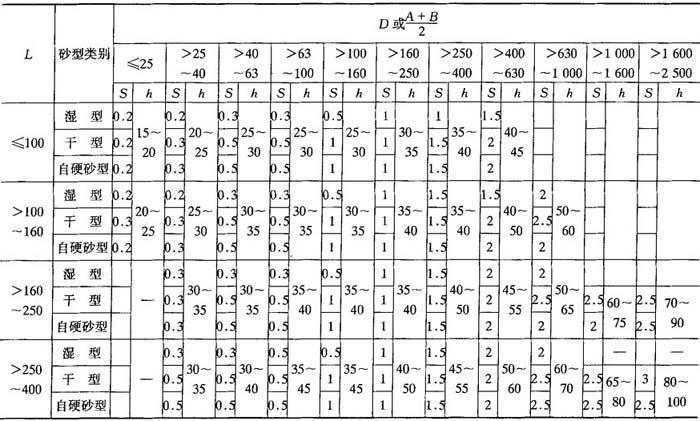

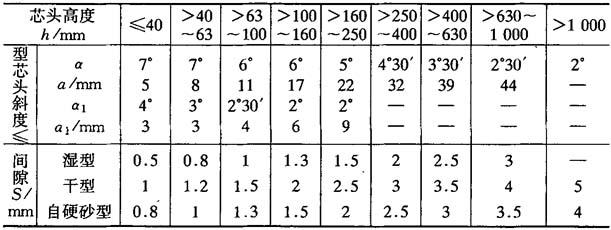

表5-64 垂直型芯头高度和芯头与芯座的配合间隙 mm

注：1．型芯头高度受到砂箱尺寸限制时，可按表中数值减小20%～25%．

2．当没有上部型芯头时，下部型芯头高度可按表中数值增加30%～50%．

3．对于一些大批量生产，且对高度中心线对称的型芯，上下部的型芯头尺寸可以相同

4．间隙S₁的值可按(1．5～2)S计算．

5．上部型芯头高度h₁的值可按(0．6～0．7)h计算．

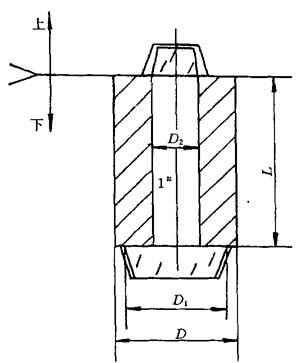

图5-7 加大下部型芯头

当L：D₂>2．5时，则D₁=(1．5～2)D₂；D₁≤0．8D．垂直型芯头的斜度应符合图5-6、表5-65的规定．

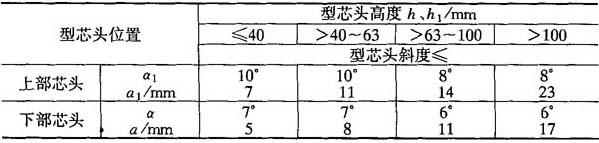

表5-65 垂直型芯头斜度

垂直型芯头顶面与芯座的配合间隙应符合图5-6、表5-66的规定．

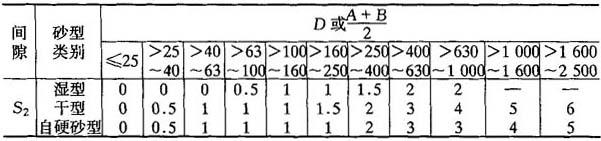

表5-66 垂直型芯头顶面与芯座的配合间隙 mm

注：芯头底面和芯座的配合间隙，需要时可按：湿型为0～1．5mm、干型为0～3mm、自硬砂型为0～2mm考虑．

5．3．4．3 压紧环、压紧半环、防压环、集砂槽和倒角

压紧环、压紧半环、防压环、集砂槽和倒角如图5-8所示，尺寸见表5-67．

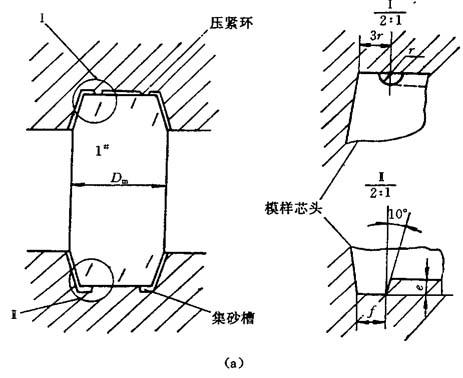

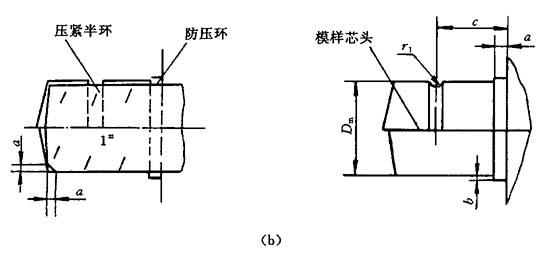

图5-8 压紧环、压紧半环、防压环、集砂槽和倒角形式

(a)垂直型芯头；(b)水平型芯头

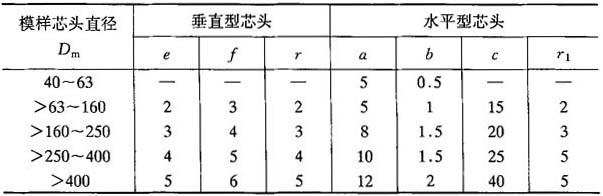

表5-67 压紧环、压紧半环、防压环、集砂槽和倒角尺寸 mm

5．3．4．4 水平型芯头和垂直型芯头的定位形式

水平型芯头和垂直型芯头的定位形式可参考表5-68、表5-69．

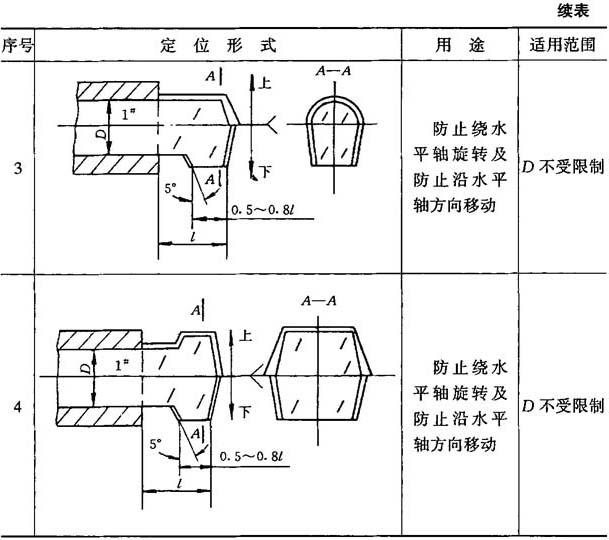

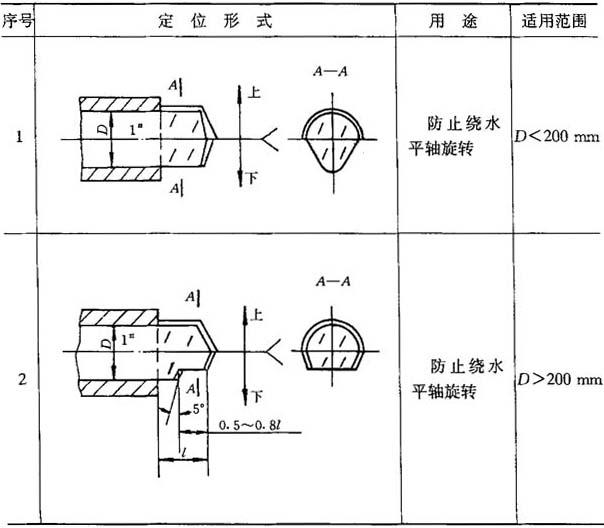

表5-68 水平型芯头定位的参考形式

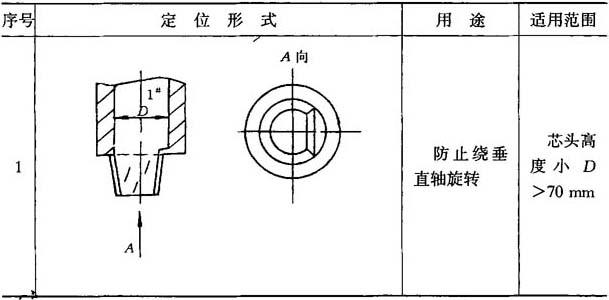

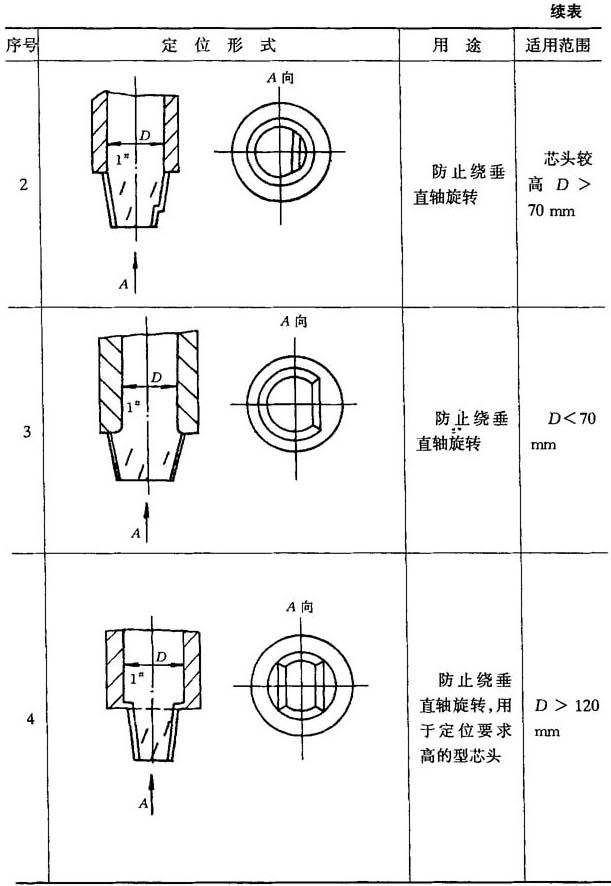

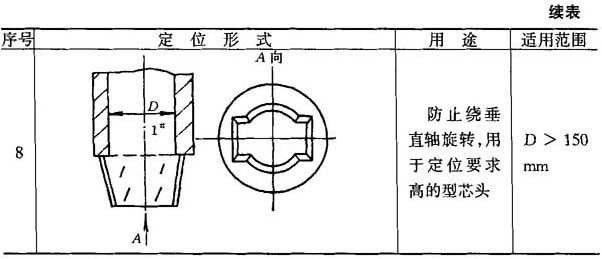

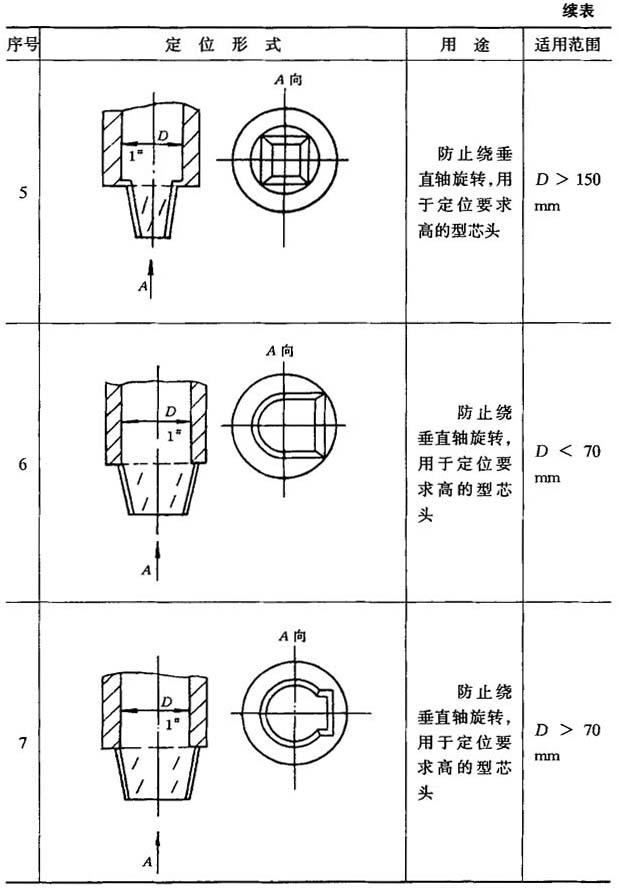

表5-69 垂直型芯头定位的参考形式
