地物表示方法

---

地形是地物和地貌的总称。地物是地面上天然或人工形成的物体，如湖泊、河流、房屋、道路、桥梁等。

地面上的地物与地貌，应按国家测绘总局颁发的《地形图图式》中规定的符号表示在图形中。图式中的符号分为地物符号、地貌符号和注记符号三种。其中地物符号分为比例符号、非比例符号、半比例符号和地物注记四种。

1．比例符号

地面上的建筑物、旱田等地物，如能按测图比例尺并用规定的符号缩绘在图纸上，称为比例符号。

2．非比例符号

有些地物，如导线点、消火栓等，无法按比例尺缩绘，只能用特定的符号表示其中心位置，称为非比例符号。

3．半比例符号

一些线状延伸的地物，如电力线、通讯线等，其长度能按比例尺缩绘，而宽度不能按比例表示的符号，称为半比例符号。表7－6为地形图图式中的一些常用符号。

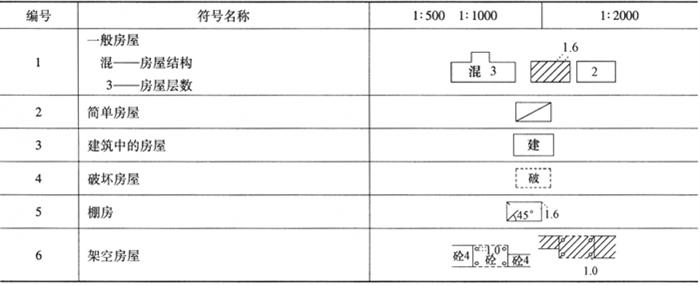

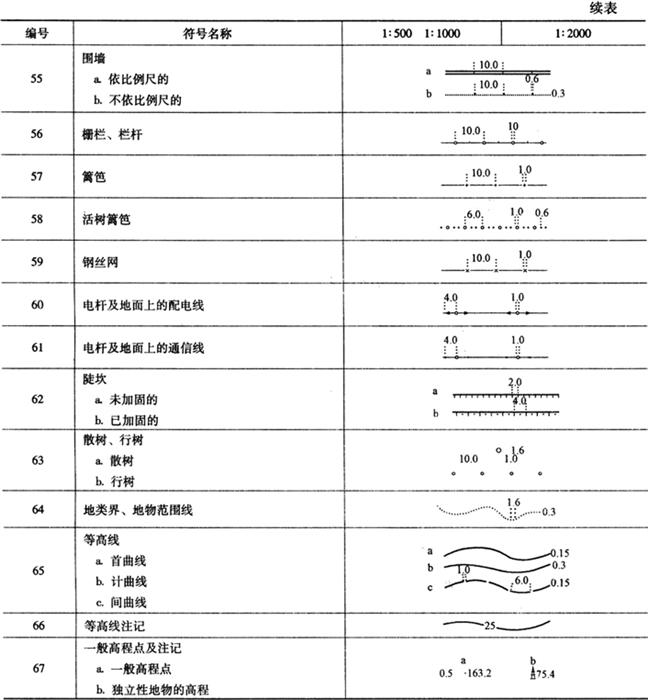

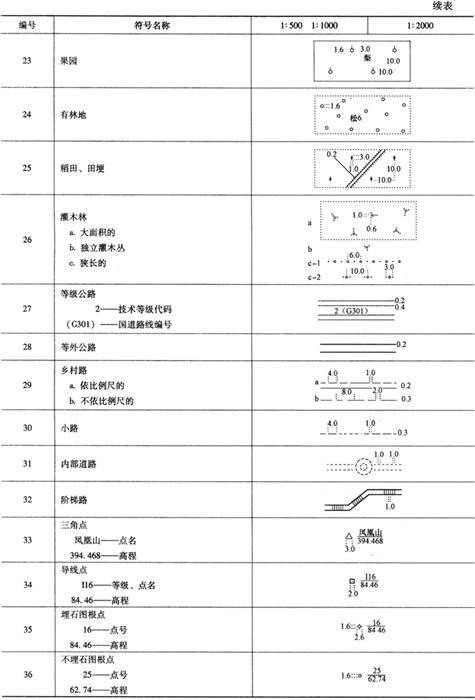

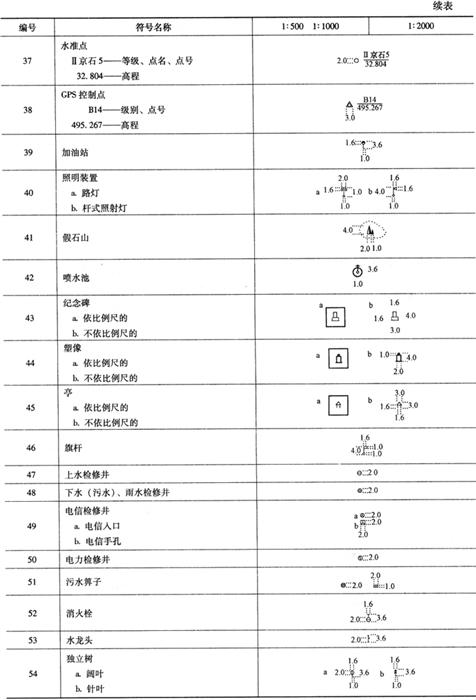

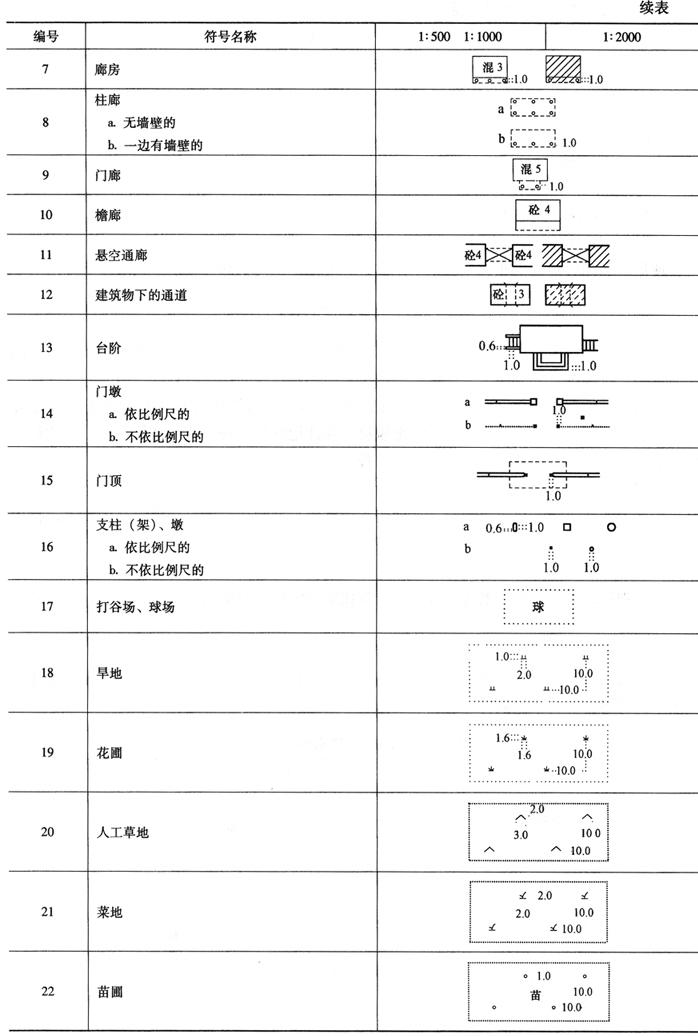

表7－6 常用地物、地貌和注记符号

4．地物注记

对地物用文字或数字加以注记和说明称为地物注记，如建筑物的结构和层数、桥梁的长宽与载重量、地名、路名等。

测定地物特征点后，应随即勾绘地物符号，如建筑物的轮廓用线段连接，道路、河流的弯曲部分需逐点连成光滑的曲线；消火栓、水井等地物可在图上标定其中心位置，待整饰时再绘规定的非比例符号。
