地形图的拼接、检查与整饰

---

当测图面积大于一幅地形图的面积时，要分成多幅施测，由于测绘误差的存在，相邻地形图测完后应进行拼接。拼接时，如偏差在规定限值内，则取其平均位置修整相邻图幅的地物和地貌位置。否则，应进行检查、修测，直至符合要求。

1．地形图的拼接

地形图拼接时，若地物和等高线的接边差小于表7－10规定值的2倍时，两幅图可以拼接，若超过此限值，则需到实地检查，补测修正后再进行拼接。拼接方法为：用宽5cm的透明纸，先蒙在左图幅的接图边上如图7－40所示，将接图边、坐标格网、地物、地貌等用铅笔描绘在透明纸上，然后再将透明纸蒙在右图幅接图边上，使透明纸与底图上坐标格网对齐，同样用铅笔描绘地物、地貌。若偏差在规定限值内，则取其平均位置绘在透明纸上，并以此修改相邻图幅的地物和地貌位置。

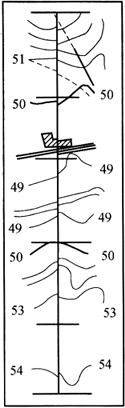

图7－40 地形图拼接

2．地形图的检查

为保证成图质量，在地形图测完后，还必须进行全面的自检和互检，检查工作一般分为室内检查和野外检查两部分。

(1)室内检查

室内检查的主要内容为检查图根点的观测、记录和计算有无错误；闭合差及各种限差是否符合规定限值；符号运用是否恰当，等高线勾绘有无错误；图边拼接误差是否符合限差要求等。如发现问题，到野外进行实地检查、修改。

(2)野外检查

在野外将地形图对照实地地物、地貌进行查看，检查时应查明地物、地貌取舍是否正确，有无遗漏；等高线是否与实际地貌相符；图中使用的图式和注记是否正确等。如必要时应用仪器设站检查，检查时可在原已知点设站，重新测定测站周围部分地物和地貌点的平面位置和高程，看是否与原测点相同。若误差不超过表7－10规定的中误差的倍，即视为符合要求，否则应对照实地进行改正，若错误较多，退回原作业组，进行修测或重测。仪器检查量一般为整幅图的10%～20%。

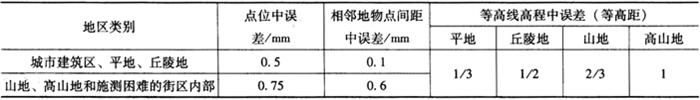

表7－10 地形点点位中误差

3．地形图的整饰

当地形图经过拼接和检查后，还应进行最后的清绘和整饰工作，使图面更加清晰、美观。整饰时应按照先图内后图外的顺序。图上的地物、地貌均按规定的图式进行注记和绘制，注意各种线条遇注记时应断开，最后按图式要求绘内、外图廓和接合图表，书写方格网坐标、图名、图号、地形图比例尺、坐标系、高程系和等高距、施测单位、绘图者及施测日期等。

最后进行地形图的清绘与整饰工作，使图面更加合理、清晰、美观。

4．地形图的验收

各种工作结束后，将地形图和有关资料一齐上缴，上缴的资料如下：

1)控制点和图根点的展点图、水准线路图、点之记、观测与计算手簿、成果表。

2)地形原图、图例簿、图幅结合表、接边纸。

3)技术设计书、质量检查验收报告、技术总结等。

根据上缴的图纸资料，经有关部门验收合格并评定质量后，将铅笔原图着墨清绘，经晒蓝图后交付使用。
