地下工程测量概述

---

地下工程测量指地下工程在规划、设计、施工、竣工及经营管理各阶段所进行的测量工作，包括铁路隧道、道路隧道、城市地下铁道、地下防空建筑群、地下电站、水工隧洞、航运隧道、舰艇掩蔽隧洞、飞机掩蔽隧洞、地下油库、地下仓库、地下工厂等的工程测量。它的主要任务是要保证地下工程在预计范围内的贯通。

1．地下工程测量的工作内容

1)在地面建立施工测量的平面和高程控制网。

2)伴随施工进展，将地面的平面位置和高程传递到地下的联系测量。

3)建立地下平面和高程控制的地下导线和地下水准。

4)指导隧道开挖方向、放样洞体几何形状和安模定位、确定隧道坡度等施工测量工作。

5)测绘竣工图。

2．地下工程与地面的贯通方式

根据地形条件，地下工程一般通过平洞、竖井或斜井与地面相通，如图12－6所示。为了加快施工进度，可在两个洞口相向开挖。长隧道施工时还要在两洞口间增设井口以缩短相向开挖距离，增加掘进工作面。

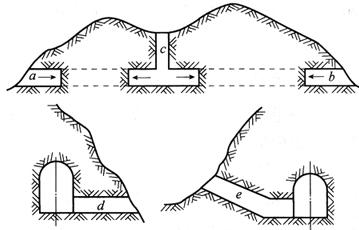

图12－6 地下工程贯通方式

a，b，d－平洞；c－竖井；e－斜井

3．地下施工测量的精度

地下施工测量的精度主要指相向开挖的隧道，在贯通面上中线的横向允许偏差和垂线方向上的高程允许偏差。测量工作应根据不同地下工程的允许偏差要求，确定地面控制网的等级，选择适当的测量仪器和合理的观测方法。
