各种材料的吸音率和渗透损失

---

各种材料的吸音率和渗透损失见图1－21、图1－22、图1－23。

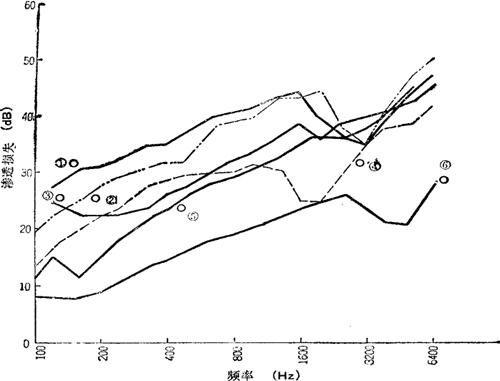

图1－21 渗透损失数据频率(H₂)

①－4．5吨铁板两面涂油漆；②－铁板4．5吨；③－氯乙烯板(含铅)；④－玻璃6吨；⑤－石板6吨；⑥－柳安木6吨

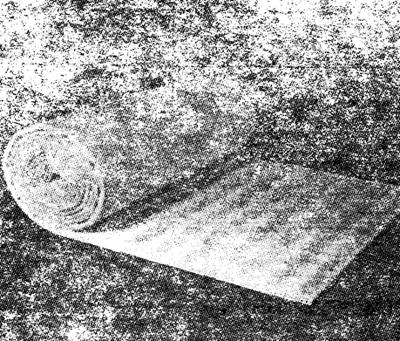

图1－23 吸音材料(玻璃纤维)

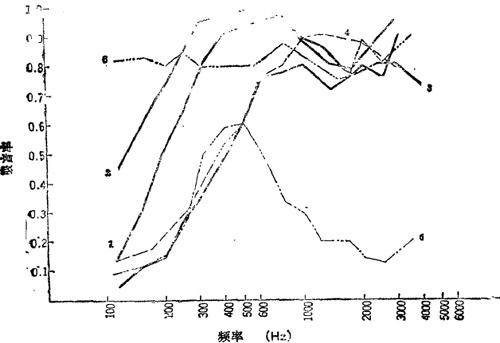

图1－22 吸音率数据

①－玻璃棉25吨 24公斤／立方米；②－玻璃棉50吨 24公斤／立方米；③－石毛 50吨 140公斤／立方米；④－尿烷泡沫塑料 20吨；⑥－有孔的石膏板 7吨；⑥－(有孔铝板)+(玻璃棉)+(空气层)共300吨

各种材料的吸音率，见表1－23。

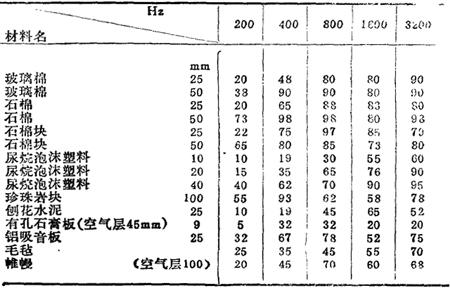

表1－23 各种材料的吸音率表(%)

各种材料的渗透损失见表1－24和图1－24。

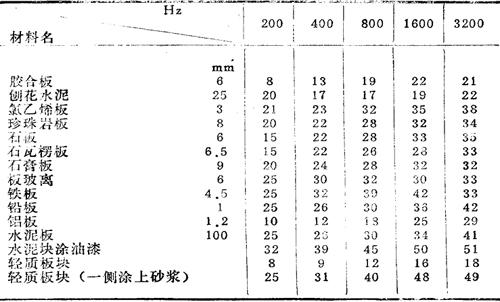

表1－24 各种材料的渗透损失表(dB)

图1－24 在消音装置内层贴有50毫米厚的玻璃纤维吸音材料的装置图
