可锻铸铁管路连接件

---

1．术语(表7-52)

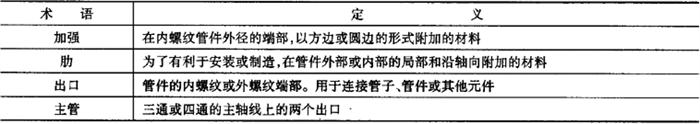

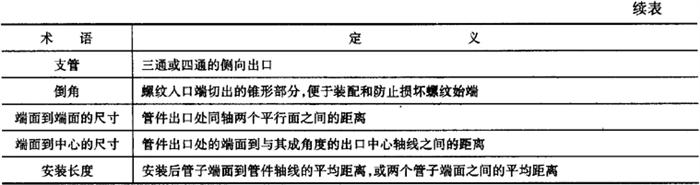

表7－52 可锻铸铁管路连接件的相关术语

2．产品分类

(1)按表面状态分

1)黑品管件，符号Fe；

2)热镀锌管件，符号Zn。

(2)按结构型式分

管件型式和符号在表7－53中给出，这些符号与管路识别有关，可以用于标记。

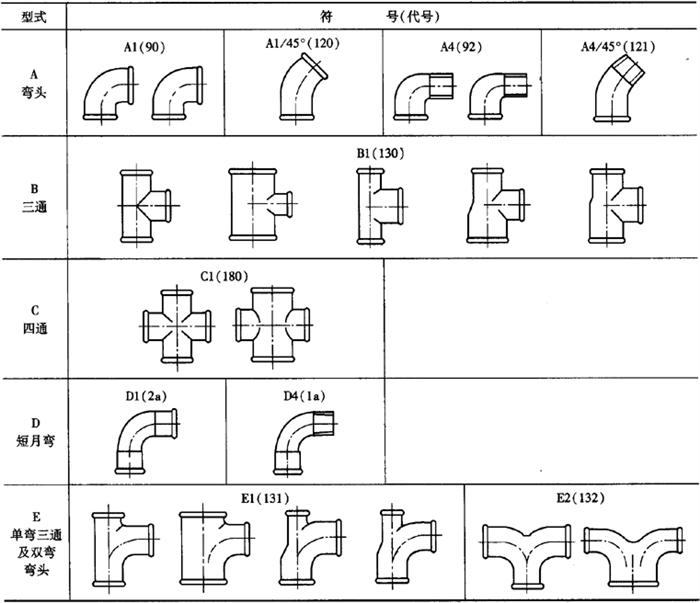

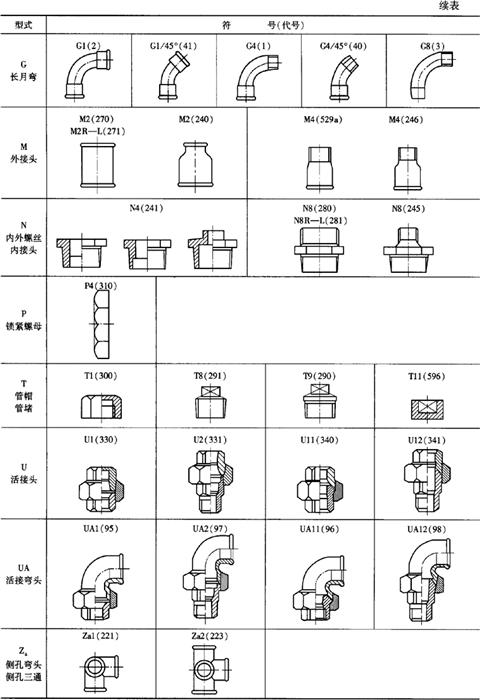

表7－53 可锻铸铁管路连接件按结构型式分类

3．技术要求

(1)管件材料

1)管件应使用符合《可锻铸铁件》(GB／T9440)的可锻铸铁材料，所用材料根据设计者的要求按下列牌号选取。

①KTB400－05或KTB350-04用于白心可锻铸铁；

②KTH350－10或KTH300-06用于黑心可锻铸铁。

2)使用机械性能不低于1)规定的其他黑色金属时，允许用于规格不大于3／8的直型管件，但不包括活接头在内。

(2)热镀锌层

管件要求镀锌保护层时，应采用热镀锌工艺，并符合下列要求。

注：黑色金属材料的管件选择的镀锌层可与订货方协定。

1)在形成的锌层中，微量元素的百分比含量不允许超出表7－54规定的最大值。

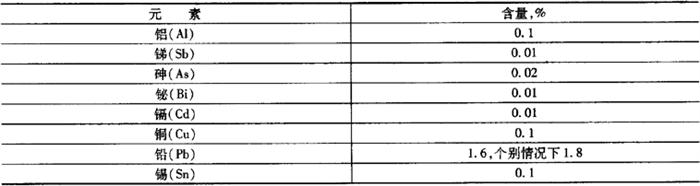

表7－54 锌层微量元素的百分比含量

2)镀锌层相关表面锌的质量不小于500g／m²，以五件管件锌的质量作平均值，相当于平均覆盖厚度为70μm，个别样件不小于450g／m²(63μm)。

锌层平均覆盖厚度可用近似下式进行计算。

式中 ——锌层平均覆盖厚度，μm；

m_A——单位面积的锌层质量，g／m²。

3)镀锌管件表面镀层应均匀连续，内表面锌层应无锌疤、毛刺和非金属附着物。

(3)管件表面的防锈处理

管件的表面应作防锈处理，防锈材料不应带有多环芳香族的碳氢化合物。

(4)尺寸与公差

1)管件的主要尺寸见《可锻铸铁管路连接件》(GB 3287)。未规定尺寸，由制造方自行决定。在没有规定最大或最小尺寸时，管件从端面到端面，端面到中心的尺寸偏差见表7－55。

注：活接头端面到端面和端面到中心的尺寸，由于管件公差和设计的综合影响，最后的装配结果可能不符合所给公差。

表7－55 可锻铸铁管路连接件的基本尺寸公差mm

2)平均配合长度见表7－56。

表7－56 可锻铸铁管路连接件的平均配合长度

3)扳手平面对边宽度尺寸取决于管件的设计，由制造方确定。

①管堵的平面应是方形的，其他小于或等于3／4管件的平面应是六边形的，大于3／4的管件的平面可以是六边形或八边形。活接头零件的平面(除连接螺母外)可以是六边、八边或十边形的。

②扳手平面的最小厚度(见表7－57)在其转角处测量。对锁紧螺母任何形式的倒角均不应使扳手平面的厚度小于表7－57给出的尺寸。

表7－57 扳手平面最小厚度

(5)螺纹轴线夹角的极限偏差

管件螺纹的轴线应是精确的，测定角度的偏差不超过±0．5°。

(6)倒角

管件螺纹端面必须倒角，内螺纹最小夹角为90°，端面倒角直径应大于螺纹的大径。外螺纹最小夹角为60°，端面倒角的直径应小于端面螺纹的小径。

(7)性能要求

1)所有管件应符合表7－58中给出的最大允许的工作压力和温度范围。温度为120℃与300℃之间的压力值用线性插入法确定(见图7－7)。管件正常使用的温度不低于－20℃。对温度低于－20℃的特殊使用情况，订货方应在订货协议中明确提出。

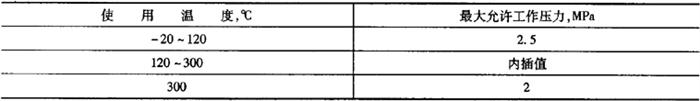

表7－58 可锻铸铁管路连接件的压力／温度比值

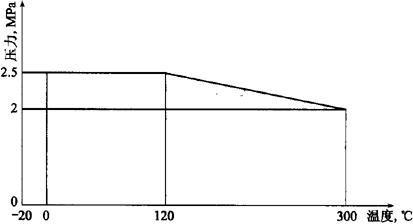

图7-7 可锻铸铁管路连接件的压力／温度比值

2)承受压力的管件包括活接头的组成部件应能承受表7－59所给定的试验压力，各种规格的管件应按表7－59进行试验。

表7－59 可锻铸铁管路连接件的设计试验压力

在某温度下，如果压力大于1．5倍最大允许工作压力，即使压力低于表7－59给定值时，发生泄漏也是允许的。
