变速器裂纹的胶接堵漏

---

变速器又称变速箱，是一种变更转速比和运动方向的装置，常用于汽车、拖拉机、船舶、机床和各种机器上，通常由箱体和若干齿轮对组成．变速器产生裂纹后，将使润滑油泄漏，从而影响正常运转．采用胶接工艺进行修复，能恢复其原有性能，并提高使用寿命．参见图8-11．

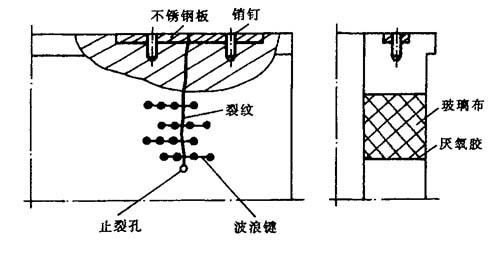

图8-11 变速器裂纹的胶接堵漏

胶接工艺如下．

(1)在裂纹末端钻止裂孔．

(2)在箱体接合面上开出40mm×15mm×3mm的槽，并制成一相同尺寸的不锈钢片．不锈钢片两端钻出Φ4mm的孔与箱体连通，深约10mm，并配制销钉．

(3)沿裂纹开出V形槽，在裂纹线上制成跨裂纹的波浪键．

(4)对胶接表面及裂纹V形槽进行清洗．

(5)在箱体接合面及槽内涂敷环氧树脂底胶，然后用无机胶粘剂将不锈钢片及销钉胶接到箱体接合面上．

(6)在裂纹V形槽内涂敷环氧树脂底胶，然后用填充铁粉的环氧树脂胶粘剂嵌入V形槽内．

(7)安装波浪键，采用无机胶粘剂．

(8)止裂孔采用无机胶粘剂堵塞．

(9)在箱体内壳的裂纹表面涂厌氧型胶粘剂(配方：309^#丙烯酸聚酯100，异丙苯过氧化氢5，丙烯酸2，三乙胺2，糖精0．3，气相二氧化硅0．5，促进剂M2)，利用其稀薄的粘度注入细微的裂纹中．然后再涂一层环氧树脂胶粘剂及粘贴1、2层浸渍胶液的玻璃布．

(10)固化．
