变色法

---

本方法是把装有试样的反应管浸入油浴中，按预定周期取样检查试样的变色情况，根据变色程度求出变色时间来评定材料的稳定性。本方法不适于黑色样品。

(一)标准方法

ISO305－76(E)用变色法测定聚氯乙烯和有关共聚体及其混合料的热稳定性。

DIN53381第二部分，氯乙烯聚合物和共聚物及其混合料的稳定性测定，变色法。

(二)试验装置和仪器

据ISO305－76(E)：

(1)油浴、带搅拌装置，温度范围120～200℃±1℃。

(2)试管内径16±0．1mm、壁厚0．4±0．2mm，长度至少150mm。

(3)铝块如图10－7－7所示。

图10－7－7 铝块

单位：mm

(4)铝圆柱直径15±0．5mm，高30mm。

(5)秒表。

(6)光度计或标准色标。

据DIN53381第二部分：

除油液恒温精确至±0．5℃和试管长度为160mm(例如试管16－DIN12395)外，其它与ISOR305－76(E)相同。

(三)试样

表10－7－8

(四)试验条件和方法

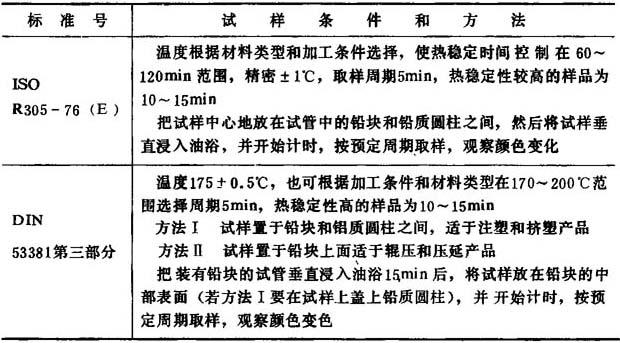

表10－7－9

(五)试验结果

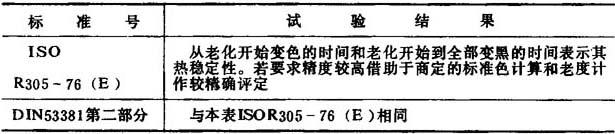

表10－7－10 试验结果
