发光材料和压电材料

---

1．半导体发光材料

发光材料在电场激发下能产生发光现象，能将电能直接转换成光能。这类材料大多数是半导体材料。主要半导体发光材料及其物理性能见表13－42。

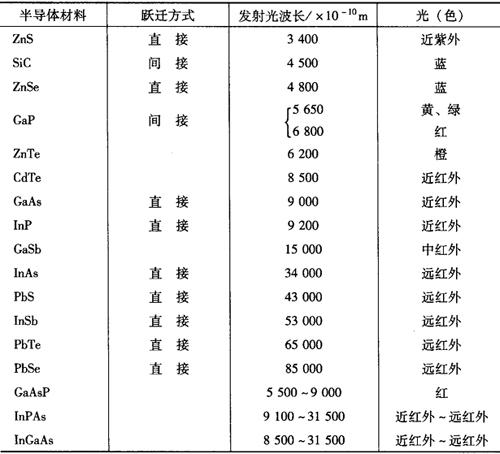

表13－42 半导体发光材料

2．激光材料

(1)半导体激光材料：直接跃迁型半导体材料几乎都可以做激光器，它们发出的激光波长主要依赖于该材料的禁带宽度、杂质浓度和温度等因素。半导体激光器起振方法主要有电子束激励法、光激励法和PN结电注入法等。半导体激光器材料的发光波长及激励方法见表13－43。

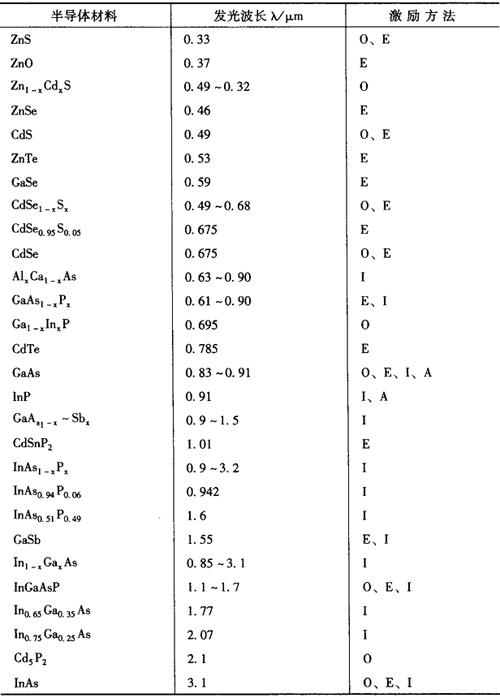

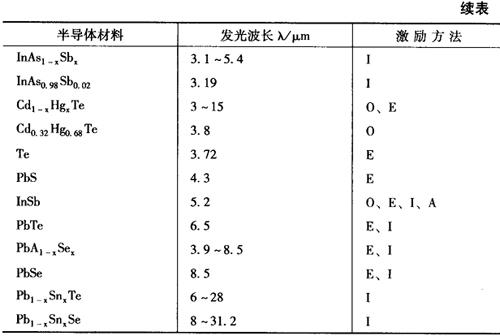

表13－43 各种半导体激光器材料发光波长及激励方法

注：A为引起“雪崩”的激励方法；E为电子束激励方法；O为光激励法；I为电子注入法。

(2)晶体激光材料：晶体激光材料分氟化物、盐类和氧化物三类，目前使用的主要有红宝石等晶体，见表13－44。

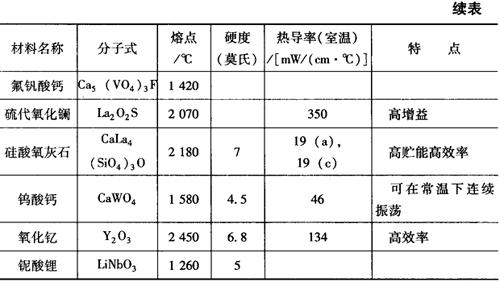

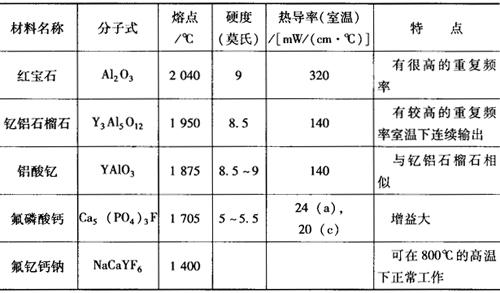

表13－44 主要晶体激光材料

3．压电材料

具有压电效应的电介质称为压电材料。常见的压电材料可以分为压电晶体、压电陶瓷和高分子压电材料三大类。

典型单晶材料的声表面波特性见表13－45。

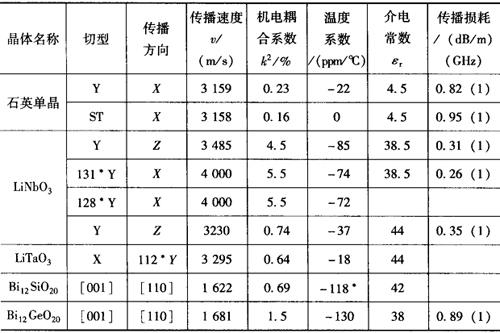

表13－45 典型单晶材料的声表面波特性

常用压电陶瓷和各种特性见表13－46。

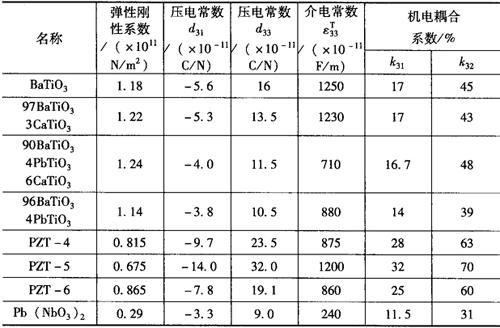

表13－46 常用压电陶瓷的各种特性

注：①PZT为锆钛酸铅；BaTiO₃为钛酸钡；Pb(NbO₃)₂为铌酸铅。

②符号前的数字是成分的质量分数(%)。

压电陶瓷的分类、特点和应用见表13－47。

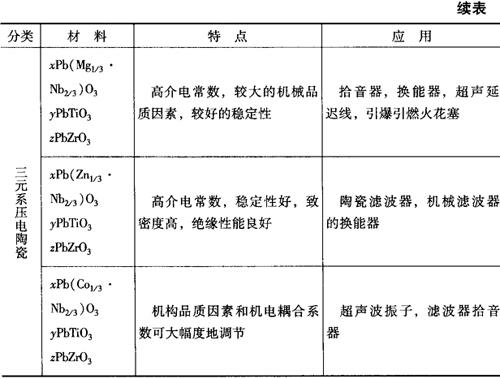

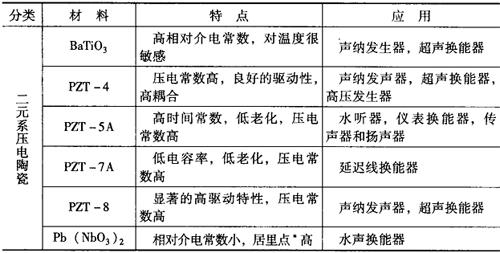

表13－47 压电陶瓷的分类、特点和应用

*居里点：在一定的温度范围内，该材料的压电性质存在。但温度超过时，压电性质完全消失，这个高温即是“居里点”。

注：x、y、z表示三元系压电陶瓷配比中各元所占的质量分数(%)。
