双螺杆挤压机的工作特性

---

1．强制输送特性

从图3－6－10中可看出两根螺杆啮合状态和螺距逐渐变化的趋势。两轴之间以及轴与筒体之间都有一定的间隙，一根螺杆的螺旋齿顶插入另一根的螺槽内，两根螺杆相互啮合，螺杆转动时，随着啮合部分的轴向移动，在螺旋升角的作用下及啮合部分轴向的移动，物料不会产生倒流和停滞，这就是双螺杆挤压机固有的强制输送特性。而单螺杆挤压机中物料向前移动主要靠来自物料与筒体和螺杆间摩擦力，如果物料与筒体内壁的摩擦力小，物料将随着螺杆转动，螺纹便不能发挥推动物料前进的作用，物料将不向前输送。这就是双螺杆挤压机的优越性。

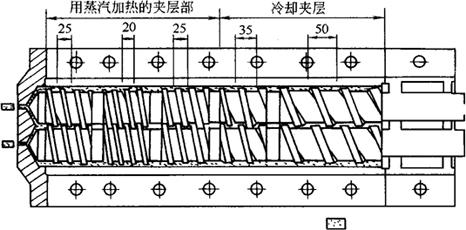

图3－6－10 双螺杆挤压机螺杆在机筒内的装配图

2．特有的自清洁性能

在双螺杆挤压机中的螺旋啮合处，齿顶与另一根螺旋的齿根存在着速度差(反向转动时)，在转动过程中由于速度差的存在，因而能相互清除黏附在螺杆上的物料。在同向双螺杆中，啮合处的速度相反，相对速度更大，清除黏附在螺杆上的物料更有效，这就是它特有的自清洁性能。

3．同向转动和异向转动对物料混合的影响

从图3－6－11中可看出同向旋转双螺杆在啮合处的速度方向相反，一根螺杆把物料拉入啮合间隙，另一根螺杆把物料从间隙中推出，使物料从一根螺杆移动到另一根螺杆中，成“∞”形前进，有助于物料的混合和均化。从图(a)中看到这种物质在出料端沿圆周横截面上的流量不均匀。

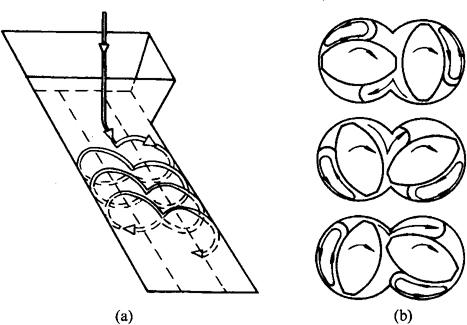

图3－6－11 同向转动的啮合型双螺杆工作示意图

(a)物料纵向流动 (b)物料在螺旋中流动

从图3－6－12可看出异向转动啮合型双螺杆挤压机这种转动的螺旋啮合使连续的螺杆被围成相互隔离的C形小室。螺杆转动时C形小室沿着轴向移动，像螺杆泵一样把物料推向前进。从图3－6－12(a)中可看出，C形小室的物料封闭前进，两螺杆之间物料交换不多，所以这种运动在出料端沿圆周方向的流量比同向转动的情况要均匀些，但混合效果较差。

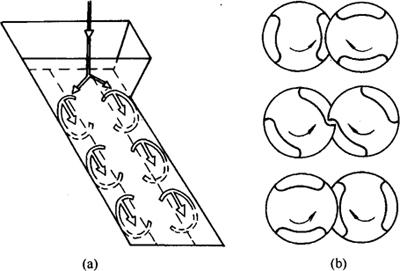

图3－6－12 异向转动啮合型双螺杆工作示意图

(a)物料纵向流动 (b)物料在螺旋中流动
