压铸模结构

---

1．支架压铸模结构

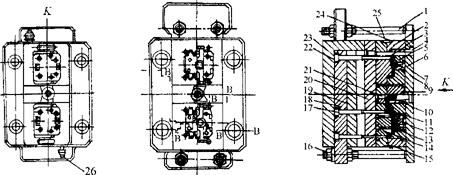

中心浇口，一模二件的支架压铸模结构如图3．3－1所示。

图3．3－1 支架压铸模结构

1．反推杆；2．定模套；3．导柱；4．导套；5．定模；6．定模板；7．芯；8．芯；9．冲模；10．浇口套；11．芯；12．芯；13．芯；14．动模；15．动模套；16．螺母；17．顶件杆；18．顶件支持板；19．顶件垫板；20．动模板；21．分流锥；22．顶件杆；23．底座；24．螺钉；25．保护板；26．水嘴

2．铝壳压铸模结构

侧浇口，一模一件的铝壳压铸模结构如图3．3－2所示。

图3．3－2 铝壳压铸模结构

1．复位杆；2、3．推杆；4．推板；5．推杆固定板；6．推板导柱；7．推板导套；8．动模座板；9．垫块；10．销钉；11．支承板；12．动模套板；13．挡块；14、30、32、33．螺钉；15．弹簧；16．螺杆；17．成型滑块；18．定模套板；19．定模座板；20．楔紧块；21．斜销；22．动模镶块；23．定模镶块；24．定位销；25．型芯；26．浇口套；27．浇道镶块；28．导柱；29．导套；31．推杆
