压滤机

---

1．概述

SD型压滤机是80年代用于粗浆洗涤的一种草浆洗涤设备，主要由机架、调偏装置、张紧装置、高压张紧装置、气动系统、清洗装置、传动装置和各种辊子等几部分组成。其工作原理如图6－4－24。浆料经上浆箱进入自动脱水区，靠重力脱去一部分黑液，然后进入楔形区黑液进一步脱除，再进入低压脱水区(即S脱水区)和高压脱水区进一步进行浓缩脱水，达到脱水洗涤的目的。

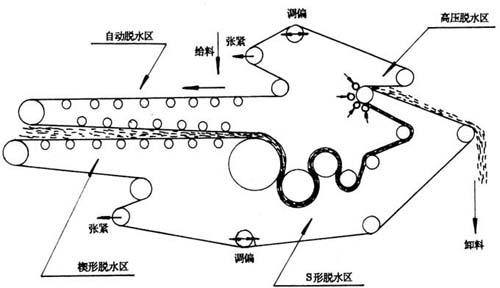

图6－4－24 SD型压滤机工作原理

2．设备特征

设备特征见表6－4－28。

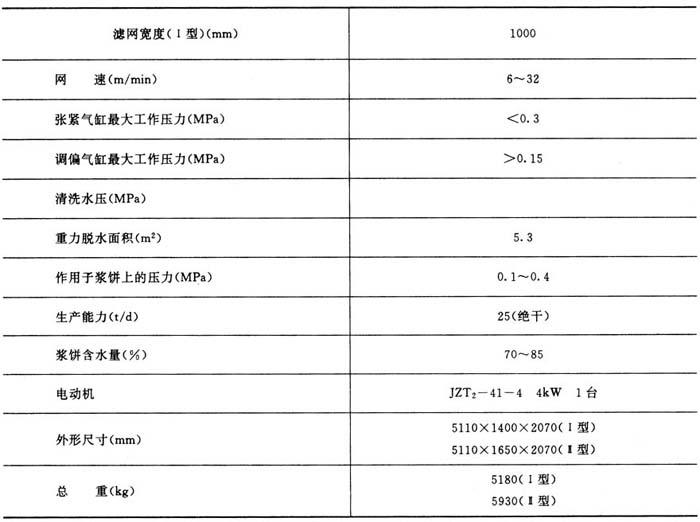

表6－4－28SD型压滤机主要技术特征

3．影响洗浆的因素

(1)压力

在指定的范围内，张紧气缸的压力越大脱水效果越好。因在其它条件不变时，过滤压力越大，过滤速度越快，一般应控制在0．2～0．3MPa，调偏气缸压力一般应控制在0．1～0．15MPa即可。

(2)滤网

该机使用上下两床聚酯网。网目的大小可根据纤维的长短和纤维的滤水情况具体确定。

(3)网速

网速是由电磁调速控制的，一般说来网速太快，浆饼内黑液含量高，影响黑液提取率；网速过低，会降低产量，一般应控制在6～32m／min范围内。

(4)浆温和水压

浆料的温度应控制在60℃以上，喷网水压力应保证在0．15MPa以上。

4．操作及注意事项

(1)开车顺序

①接通气源。控制阀先关闭，待压力达到0．35MPa左右时，再开各加压阀门，张紧上、下网，保证压力在0．1MPa左右。

②打开清洗阀门，调整压力差0．15MPa左右。

③开主电机，空转数分钟，调正网子，开始放料。

(2)停车顺序

①停止给料，将机内剩余的浆料处理完。

②清洗设备各部位，建议选用高压水枪冲刷。

③停主电动机。

④关阀清洗给水阀。

⑤停空气压缩机。

(3)注意事项

①进浆时一定要除去粗大杂质，保证浆料浓度均匀。

②网子不能跑偏，应保证一定的张紧压力。

③上浆厚度应控制在30～40mm左右，不能过厚，以免浆料溢出挡板。

④不使用时，要保证滤网放松，并用清水将设备冲洗干净，各外露螺纹一定要涂上润滑脂。

⑤各加压阀调好后，不要随意乱动。

⑥各水槽出水口要注意通畅。

5．设备维护

①链条采用HT－40机械油(GB443－64)润滑。每四班加1次油，轴承采用ZG－4润滑脂(GB491－65)润脂，每三班1次，减速器每月加1次油。

②滤网出现孔洞或破裂应及时修补，相接处可采用环形接头，也可以采用缝合，但要用相同材质的线。
