压力的测定

---

压力的测定中，重要的是测定压力的绝对值；然而，随时测定压力的波动也很重要。模头压力的波动引起通过模头的流率发生变化。运转挤出机的另一个重要的参数之一是塑料机头压力。可以对它进行直接测量，但只能间接控制。

有几种复杂程度不同的装置可用来测量压力。最简单的一种是布乐顿型(Bourden)压力表，内部充满粘性硅油脂。图4－12所示是这样一个带有阀头控制压力装置的内部结构。这种特殊的设计因油脂会弄脏熔料或压力表被物料堵塞而存在局限之处。

图4－12 充满油脂的压力表的示意图

1－料筒壁 2－螺杆 3－充油口 4－过孔板和过滤网 5－树脂 6－充满硅油的压力杆

另一个不同类型的装置是一个油脂表，它有一块隔板把油脂和熔料隔离开来。隔板上附着一电阻桥来测量压力。为防止高温对电桥的直接影响，连接压力测量装置与机器的电极是一油脂填充管，它把电极末端的压力传给桥隔板。从检测装置出来的产物转化为信号显示在仪器上。此信号也可用来操作控制功能或者对压力进行连续记录。

第三种压力传感器采用压缩空气，见图4－13。稳定的空气压力靠测量振动膜片和平衡膜片之间的力平衡控制。这是一种纯气动系统。

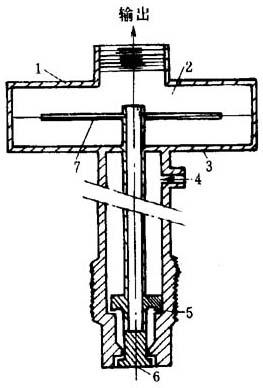

图4－13 气动压力传感器

1－固定出口 2－稳压 3－通气孔 4－空气入口 5－调节阀 6－膜片 7－平衡膜片

第四种传感器采用具有非耦合式金属丝应变计的测量元件。

最后，其它压力传感器则采用压电元件。压电元件中能将很小的机械形变(输入信号)转换成电输出信号(电压或电流)，无需任何外部电源。现已开发了在高温聚合物熔体中测量高压力的石英压力传感器。压电压力传感器的主要优点之一是其突出的动态灵敏度；主要缺点之一是由于信号衰减而不能准确地测量静压力。所以，压电压力传感器局限于较短的时间内(几秒钟或更短)压力随时间变化的应用。
