厂房水平、高度尺寸模数化和柱网选择

---

承重柱和承重墙是厂房的重要结构，它们在厂房平面图中的定位线排列形成柱网，纵向定位线之间距离为厂房的跨度，横向定位线间的距离为厂房的柱距。厂房的柱网、跨度、柱距如图4－3－2所示。

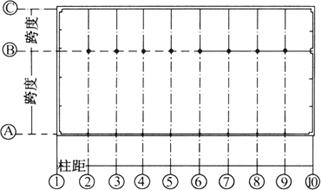

(1)柱网示意图

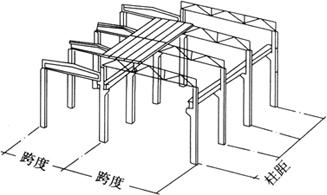

(2)跨度和柱距

图4－3－2 厂房柱网、跨度、柱距

经生产车间布局初步设计而确定的厂房总宽度方向一般采用单跨、两跨或三跨，总长方向有若干开间。按我国工程建设标准规范的规定，厂房的跨度、柱距及高度都应模数化。根据GBJ6－86规定，一般厂房的跨度、柱距和高度的模数数列、相应的尺寸及宜采用的尺寸如表4－3－8所示。

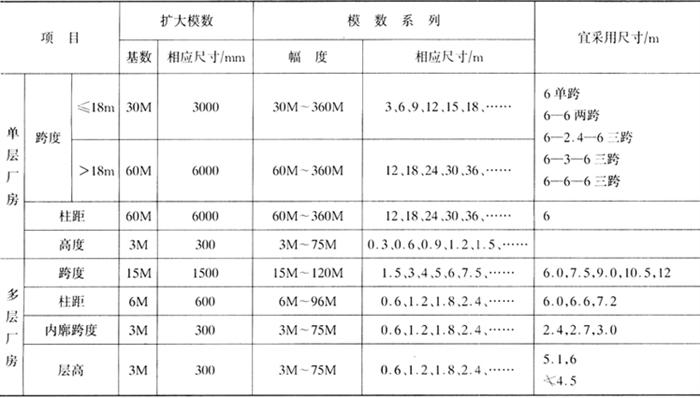

表4－3－8 厂房跨度、柱距、高度的模数数列
