印花设备的类型和对比

---

印花设备虽有鼓式和单元式之分，但基本均由放卷、印刷、干燥和卷取等装置所组成。

(一)鼓式设备

这种设备的特点是所有的印刷单元都围绕鼓式主辊筒安设，其简单流程见图6－4－1。

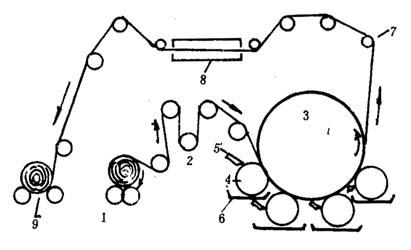

图6－4－1 鼓式印花流程

1－薄膜放卷装置 2－薄膜平整装置 3－主辊筒 4－印花辊筒 5－刮刀 6－浆料槽 7－导辊 8－干燥装置 9－收卷装置

(二)单元设备

这种形式的特点是各个印刷单元都是独立排列的，其简单流程见图6－4－2。

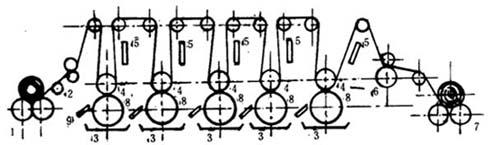

图6－4－2 单元式印花流程

1－放卷装置 2－平整装置 3－浆槽 4－压辊 5－加热干燥 6－牵引辊 7－卷取装置 8－版辊 9－刮刀

(三)两种印花形式设备的对比

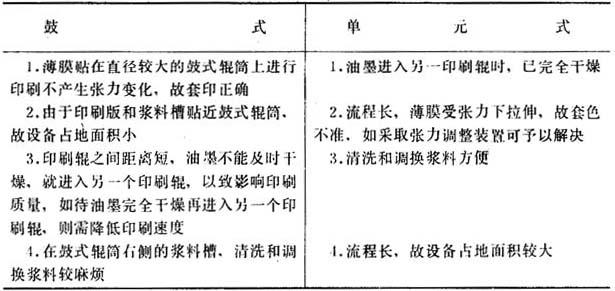

表6－4－1 两种印花形式设备的对比
