单面白纸板的检验

---

(一)取样

与卷烟纸的取样方法相同，见本章一之(一)。

(二)定量测定

与卷烟纸的定量测定方法相同，见本章一之(二)。

(三)紧度测定

与接装纸的厚度及紧度测定方法相同，见本章二之(三)。

(四)施胶度测定

与接装纸的施胶度测定方法相同，见本章二之(六)。

(五)平滑度测定

与铝箔衬纸的平滑度测定方法相同，见本章四之(五)。

(六)白度测定

与卷烟纸的白度测定方法相同，见本章一之(六)。

(七)耐折度测定

与卷烟包装用镀铝纸的耐折度测定方法相同，见本章五之(四)。

(八)尘埃度测定

与卷烟纸的尘埃度测定方法相同，见本章一之(八)。

(九)含水率测定

与卷烟纸的含水率测定方法相同，见本章一之(九)。

(十)挺度测定

1．原理

在一定的条件下弯曲38mm宽的纸板至15°时的弯矩，以mN·m或g·cm表示。

2．试样的采取和处理

将试样置于恒温恒湿室中进行处理，试样的温湿处理与本章一之(二)之1相同。

3．仪器

挺度采用见图8－2－19所示的泰伯式挺度测定仪进行测定。

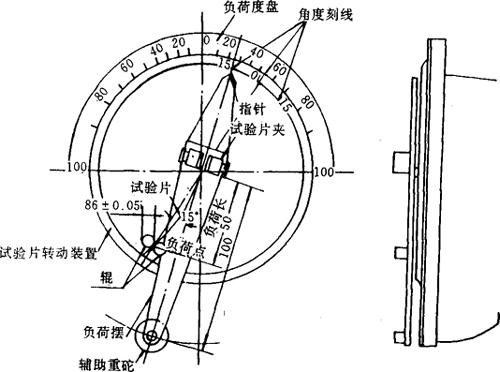

图8－2－19 挺度测定仪构造示意图

(1)摆的力臂长100mm±0．1mm。

(2)试样的负荷力臂长50mm±0．1mm。

(3)刻有0～100分度的负荷度盘。

(4)标有15°±0．1°和7．5°±0．1°角度刻线的角度盘。角度盘的转动速度为每分钟200°±20°。

(5)具有调距结构的小辊，直径为8．60mm±0．05mm。

(6)测定范围：

0～50g·cm 0～1000g·cm

0～100g·cm 0～2000g·cm

0～200g·cm 0～5000g·cm

0～500g·cm

(7)仪器的刻度精度在±2%以内。

4．方法

(1)切取宽38．0mm±0．1mm，长70mm±1mm的试样，纵、横向各不少于5条。

(2)将试样的一端垂直地夹于固定夹上，试样的另一端插于仪器下面的两小辊之间，然后用固定螺丝把试样固定。注意要使试样与摆的中心刻线重合。用小辊调距装置把试样和两小辊之间的距离之和调成0．33mm±0．03mm。

(3)按试样的不同挺度，通过更换重砣选择测定范围，使得试样在负荷度盘上所测定的读数在20～70刻度之间，打开开关，弯曲试样至摆的中心线与角度盘上的15°刻线重合时(如试样挺度过大或弯曲至15°时断裂，可弯曲至7．5°，测定结果乘2可得出一个近似值，但要在报告中注明)，立即关闭开关，记下摆的中心线所指的负荷度盘读数，精确至半个分度。上述操作分别向左右方向进行，即分别测定试样向正面弯曲和向反面弯曲15°时的读数。

采用0～50g·cm、0～100g·cm、0～200g·cm、0～500g·cm、0～1000g·cm、0～2000g·cm、0～5000g·cm的测定范围时，其换算系数R分别为0．5、1、2、5、10、20、50。

5．单面白纸板的挺度S(g·cm)，按下式计算：

S=G×R

式中 G——向正、反面弯曲试样至15°时的读数平均值；

R——所用测定范围的换算系数。

计算结果修约至3位有效数字。

每一包装单位中，从取出的不同试样上切取纵、横向各5条进行测定，以纵横向所有测定值的平均值报告测定结果，并报告最大值、最小值。
