单头压盖机

---

(一)用途与特点

单头压盖机是压盖机中最简单的一种，采用王冠盖进行封口，多用于中、小型饮料厂。

(二)结构与工作原理

单头压盖机主要由压盖机构、送盖机构、送瓶机构、机座和传动部分组成，如图4－7－1所示。图4－7－2是压盖头的结构示意图。

图4－7－1 单头压盖机

1－料槽 2－导板 3－拨轮 4－机座 5－可调工作台 6－立柱 7－压盖头 8－滑座 9－料斗

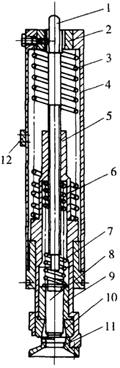

图4－7－2 压盖头

1－调节螺杆 2－垫圈 3－弹簧 4－筒体 5－内套筒 6－弹簧 7－轴套 8－压盖芯杆 9－套筒 10－压盖模 11－导向环 12－定位块

工作时，瓶盖从料槽处按照预定的方位通过预定的滑道进入压盖头处，与此同时，装满饮料的瓶子也被输送到压盖头下，压盖头下降，瓶盖在压盖头内压盖模的作用下压向瓶嘴，实现封口。封口后，压盖头上升复位，被封口的瓶子离开压盖位置。

(三)主要技术参数

注：浙江东阳县机械制造厂制造。
