单值x控制图

---

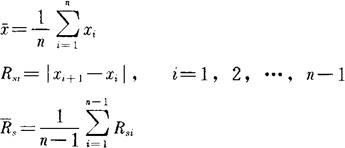

设质量指标X～N(μ，σ²)。则在单件或小批量生产以及质量控制上需要的场合，可使用单值控制图。其上下控制界限及中心线的确定方法是：抽取一批质量指标较好的产品(不少于25件)，测出所需要的质量指标，取得数据，按下列公式求出样本均值、移动极差R_si及其均值：

这样就可以计算出3条线

然后在适当的格纸上画出控制图，并将各点描在图上，根据判别准则判断生产是否处于控制状态，如果是就可以在生产现场使用。
