加热时间的计算

---

13．1．3．1 钢件加热时间的经验计算法

加热时间通常按工件的有效厚度计算．工件有效厚度一般可按以下规定考虑：

(1)圆柱形工件按直径计算．

(2)管形工件按以下几种情况计算：

≤1．5时，以高度计算；

≥1．5时，以1．5壁厚计算；>7时，按实心圆柱体计算．

(3)空心内圆锥体工件以外径乘0．8计算．加热时间计算公式为：

t=akD

式中 t——加热时间，min或s；

a——加热系数，min／mm或s／mm；

D——工件有效厚度，mm；

k——工件装炉条件修正系数，常用值为1．0～1．5．常用材料的加热系数和加热时间见表13-2、表13-3．

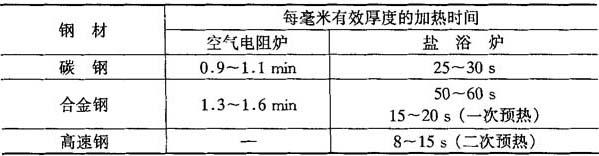

表13-2 碳钢和合金钢在各种介质中的加热系数(a值)

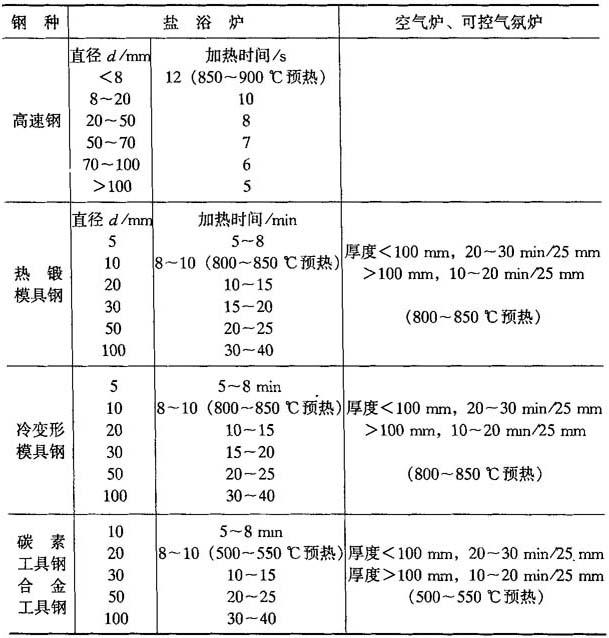

表13-3 工模具钢在不同介质中的加热时间

13．1．3．2 钢件加热时间的节能计算法

钢件加热时间的节能计算公式为：

t_加=KW

式中 K——综合物理因素(表13-4)；

W——几何指数(表13-5)．

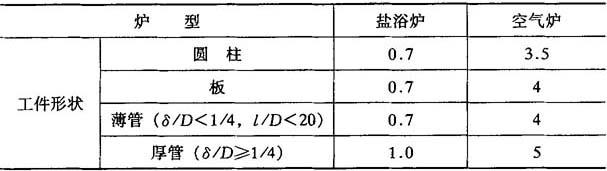

表13-4 在空气炉和盐浴中加热钢件时的K值

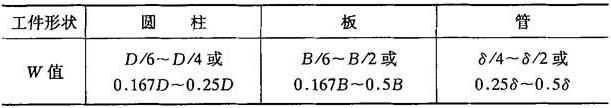

表13-5 各种形状的工件W的简化处理值

综上所述，由K和W值范围可得加热时间计算表如表13-6所示．

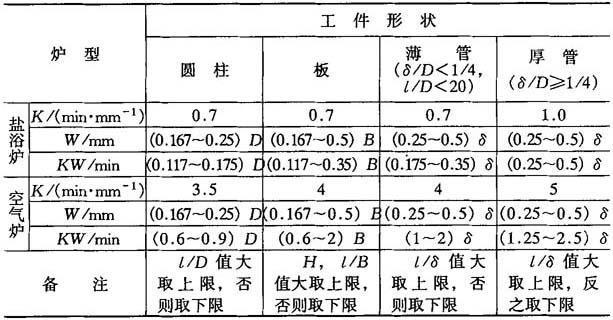

表13-6 钢件加热时间计算表

典型钢件在空气炉中的加热时间比较见表13-7．

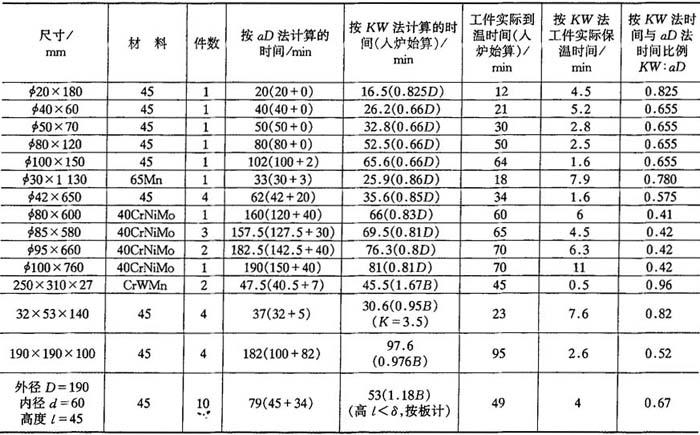

表13-7 典型钢件在空气炉中的加热时间比较

注：在t=aD中，碳钢取a=1，合金钢a=1．5，即取数值范围的下限．
