刨削

---

刨削可用刨床，也可用手工刨。

在硬聚氯乙烯材料的刨削加工中，一般需用平面刨刀、开槽刨刀、弯刨刀、成形刨刀和砂轮刨。

①平面刨刀 刨削平面之用，其结构如图9－1－4。刨削硬聚氯乙烯时，一般采用表9－1－4的参数。

图9－1－4 平面刨刀的结构示意图

1－底面 2－刀杆 3－刀头 4－副后面 5－副刀刃 6－主后面 7－前面 8－主刀刃 9－刀尖(圆弧半径r)

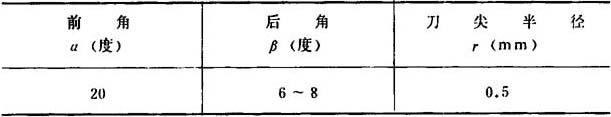

表9－1－4 硬聚氯乙烯用平面刨刀参数

手工刨的磨角为60～70°，切削刃应高出刨底面0．5～1mm。

②开槽刨刀 开槽刨刀，也称切刀或割刀，用于开槽，其结构如图9－1－5。

开槽刨刀的主要参数如表9－1－5。

图9－1－5 开槽刨刀结构示意图

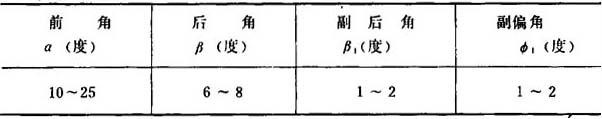

表9－1－5 开槽刨刀的主要参数

③弯刨刀 弯刨刀也用于开槽，结构如图9－1－6。

图9－1－6 弯刨刀结构示意图

1－刀具 2－工件

④成形刨刀 成形刨刀也称样板刀，其刀刃是根据制件面形状的要求磨成的，是一种专用工具(图9－－1－7)。

图9－1－7 成形刨刀的示意图

⑤砂轮刨 砂轮刨用于泡沫塑料的刨平，如要刨成其他形状，和成形刨刀一样，要先将砂轮磨成相应的形状。

砂轮系用硅碳棒磨制。
