划线的方法和常用符号、工具

---

1．划线的方法

划线的方法有实样法和比例法两种。工序间划线主要采用实样法。

(1)实样法

指直接在原材料或半成品上按样板或1∶1放样的办法划线。

(2)比例法

由人工或自动绘图仪在一些特定的材料(如纸)上，按比例画出图样，经光学等放大成1∶1图像投影在原材料上，再用人工或电印技术加以描绘。比例法便于纸面排料，效率高，可减轻劳动强度，适用于成批生产。但必须有相应的专业设备。

2．划线常用符号

常用的划线符号见表3－1。

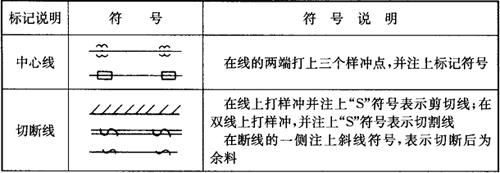

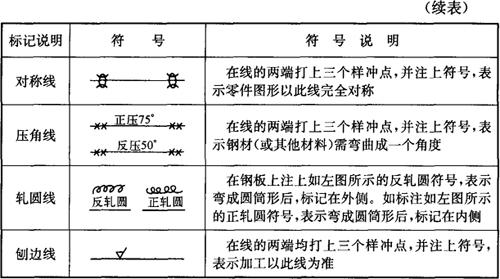

表3－1 划线常用符号

3．工具

划线的工具分为自动划线和手工划线两类。自动划线的工具是一些专业设备或计算机及辅助设备等机械。一般有光电粉末划线、感光划线、电子划线、数字(计算机程序)划线。利用这些专业化的工具虽然所划的线精确且高效，但某种意义上受场地、划线尺寸等因素的影响，适用性被局限，而且成本也偏高一些。手工划线在实际工作中应用广泛，使用的工具通常有划针、石笔、圆规、长杆圆规、划规、粉线、直尺、角尺、样冲、划针盘、划线规、曲线尺、吊线锤、水平仪等。
