切纸刀

---

(一)YQ－Z－14型切纸刀

1．结构特点

YQ－Z－14型切纸刀是目前国内使用的“标准切纸刀”，可作为纸张、纸板耐折度测定仪、纸张拉力试验机以及其他仪器切取标准试样的工具。该切纸刀由上刀、下刀、底座、压纸板、定距板等件组成。底刀固定在底座上，上刀和底刀用螺钉轴连接，轴上装有防松垫圈，以保持上下刀经常靠紧。定距板里端平面至底刀刀口的距离为15mm±0．1mm，使用时将纸样齐边靠在定位板上，可准确地切出15mm±0．1mm宽的标准纸条。

2．主要技术参数

切出的纸条标准尺寸：15mm×300mm。

切出的纸条宽度误差：15mm±0．1mm。

两长边平行度误差：小于0．1mm。

3．外形尺寸

仪器的外形见图9－10－14。

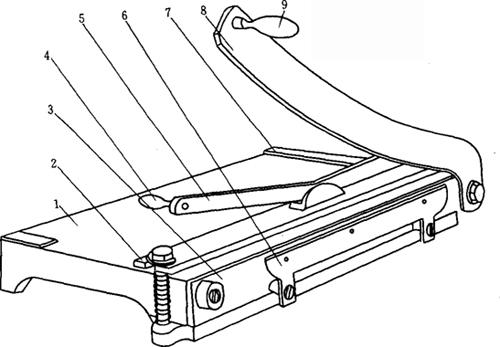

图9－10－14 YQ－Z－14型切纸刀外形图

1－底座 2－压纸板 3－下刀 4－手柄 5－压杆 6－定距板 7－挡纸板 8－上刀 9－上刀手柄

4．生产厂家

四川长江春造纸仪器厂。

(二)ZQ－300型可调切纸刀

1．结构特点

本仪器作为纸张、纸板检测时，所需试样的取样辅助工具。它由工作台、游尺、锁紧机构、可调托板、刀体等部件组成。试样宽度根据用户的需要可任意调节，具有使用方便，易操作等特点。

2．主要技术参数

截取试样的最大长度：300mm。

整机质量：5kg。

3．外形尺寸

主机尺寸：长×宽×高为400mm×575mm×175mm。

4．生产厂家

长春市纸张试验机厂。
