凝结水回收系统

---

饮料工艺用于间接加热的蒸汽，其冷凝水可以回收，回收量约占总用汽量的50%～60%。凝结水回收系统一般采用以下两种方式：

1．凝结水汇流到低位凝结水箱(或凝结水罐)，再由凝结水泵送往锅炉房。

(1)凝结水箱容量约为凝结水每小时回收量的50%～100%。

(2)开式凝结水箱设放气管，将凝结水中的二次蒸汽排至大气。闭式凝结水箱则通过水封后排入大气。

(3)凝结水泵至少两台，其中一台备用。

(4)凝结水箱应设有自动控制水位装置，使水泵可以自动起动和停泵。

2．采用凝结水自动泵，用蒸汽或压缩空气作动力把凝结水送入回水管。送至锅炉房，如图6－7－3。

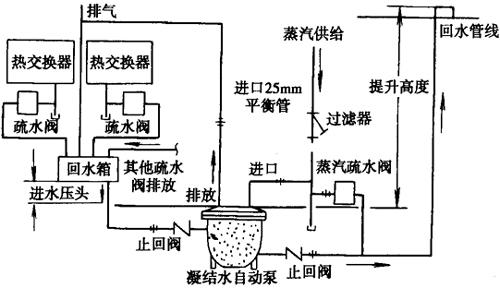

图6－7－3 自动泵式凝结水回收系统

(1)回水箱回收多组换热器或其他来源的疏水，凝结水自动泵把水从水箱送到高位回水管。

(2)作为输送动力的蒸汽或压缩空气其压力须大于凝结水泵出口至锅炉房所有阻力之和。
