冲裁模间隙

---

由于各种冲裁件要求不同、冲裁条件差异不等，实际生产中难有一种统一间隙值。以下推荐几种常用间隙，见表4－4～表4－10。也可采用如下经验公式计算的方法：

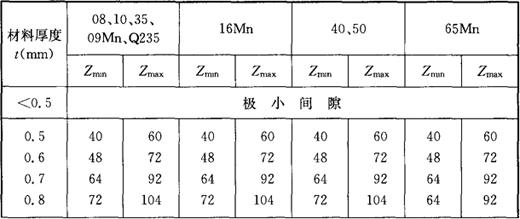

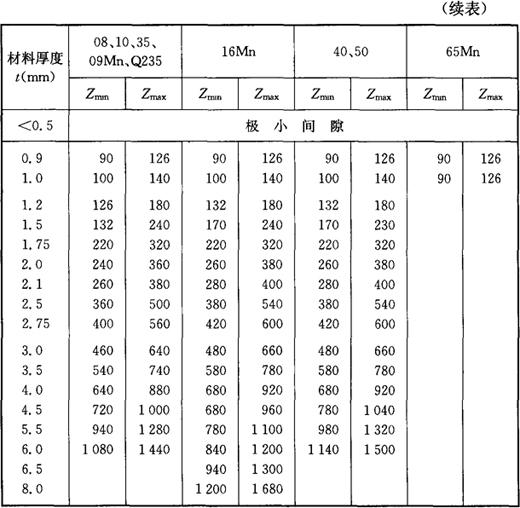

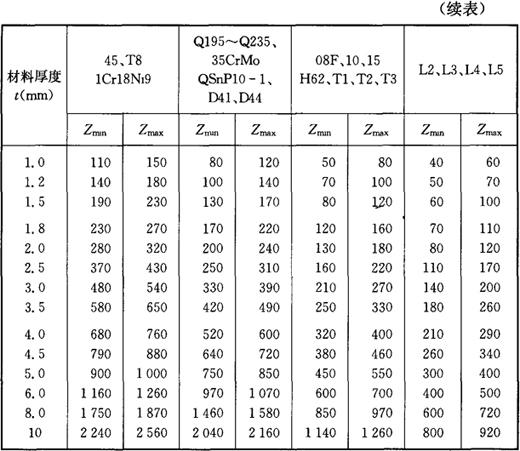

表4－4 汽车拖拉机行业用冲裁模初始双边间隙Z (μm)

注：冲裁皮革、石棉和纸板时，间隙取08钢的25%。

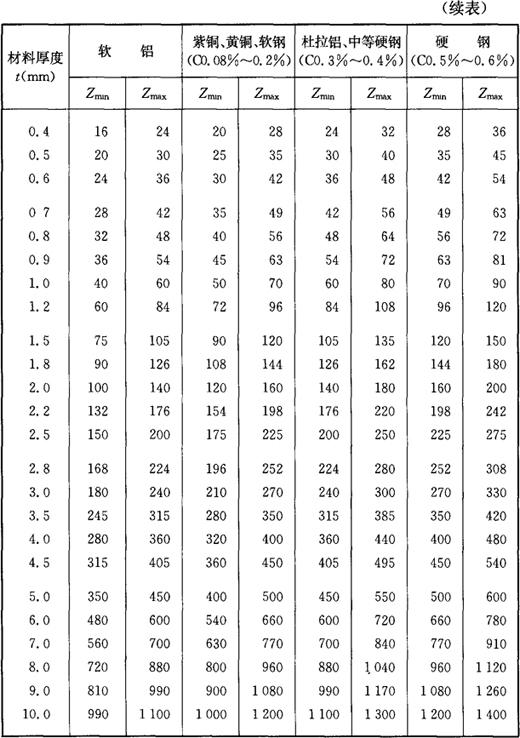

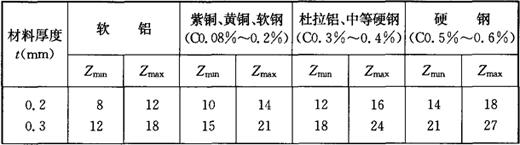

表4－5 机电行业冲裁模双边间隙Z (μm)

表4－6 厚钢板用冲裁模初始双边间隙 (mm)

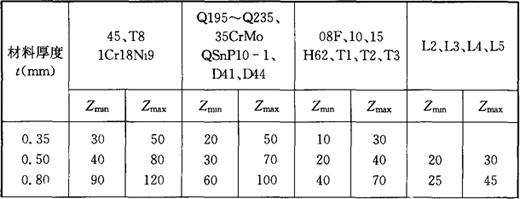

表4－7 电气仪表行业冲裁模初始双边间隙Z (μm)

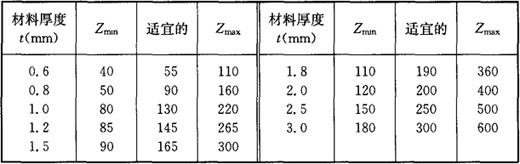

注：使用过程中，因磨损会增加间隙，使之超过Z_max。

表4－8 冲裁1Cr18Ni9Ti的模具双边间隙Z (mm)

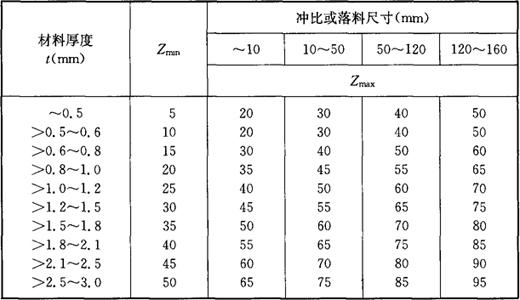

表4－9 非金属材料冲裁模初始双边间隙Z (μm)

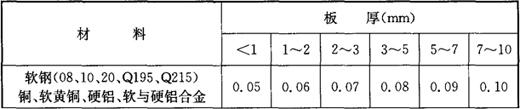

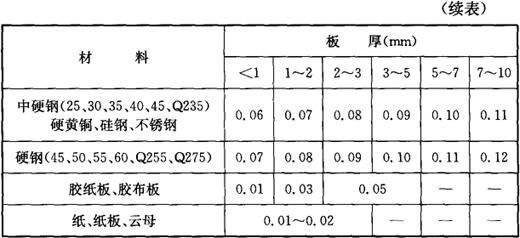

表4－10 冲裁模的最小相对间隙值

Z_min=Kt(mm)

式中，t为板厚，系数K可称为最小相对间隙。通常，在模具设计图样上，只标注Z_min。
