冲裁件结构工艺性

---

①冲裁经济精度IT11～IT10，R_a50～12．5。精密冲裁可达IT7～IT8，R_a1．6～0．4。

②结构要素一般规范，见表4－22～表4－25及图4－24。

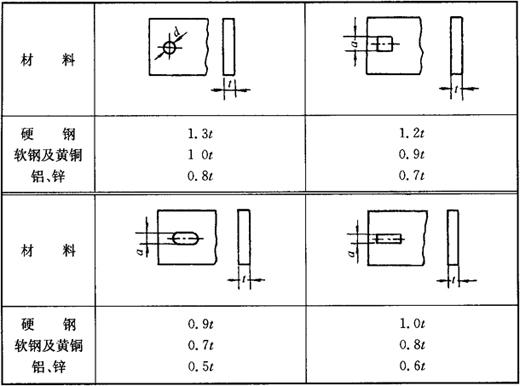

表4－22 最小冲通孔尺寸

注：t为板厚(mm)。

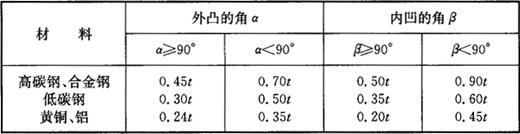

表4－23 落料件外形上圆角半径的最小值R_min (mm)

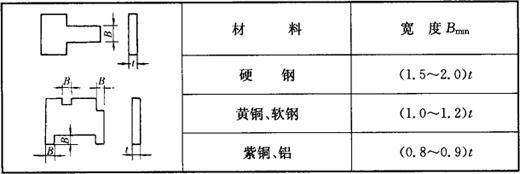

表4－24 落料件悬臂凹槽的最小宽度B_min (mm)

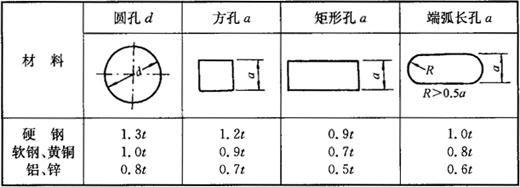

表4－25 自由凸模最小冲孔尺寸 (mm)

注：如用凸模护套冲孔，最小冲孔尺寸可小1／2。

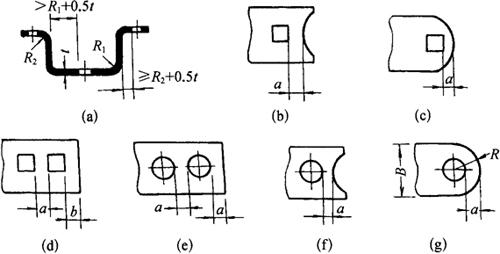

图4－24 孔边距的要求

(a)孔壁距；(b)a≥0．8t；(c)a≥1．3t；(d)a≥t；(e)a≥t；(f)a≥0．7t；(g)a≥1．2t R＞0．5B
