再制盐的几种工艺流程

---

(－)以原盐为原料生产再制盐的工艺流程

见图5－2－1。

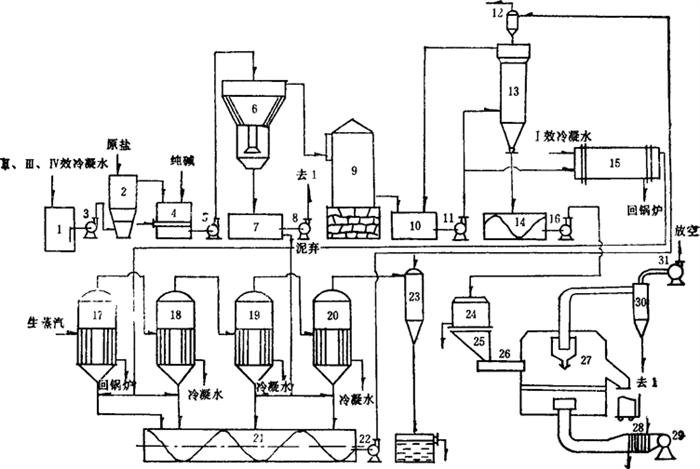

图5－2－1 以原料盐为原料生产再制盐的工艺流程图

1－冷凝水贮槽 2－溶盐槽 3、5、8、11、16 22－泵 4－反应罐 6－沉降器 7－洗泥槽 9－砂滤罐 10－精盐水贮槽 12－旋流器 13－洗涤器 14－盐浆槽 15－预热器 17、18、19、20－Ⅰ、Ⅱ、Ⅲ、Ⅳ效蒸发罐 21－盐浆槽 23－混合冷凝器 24－离心机 25－料斗 26－磁力振动器 27－沸腾床 28－空气预热器 29－鼓风机 30－旋风分离器 31－引风机

(二)饱和卤水为原料生产精盐的工艺流程

见图5－2－2。

图5－2－2 饱和卤水制精盐的生产工艺流程图

1、2、6、8、10、14、22、33－泵 3－沉降器 4－排泥槽 5－砂滤器 7－卤水贮槽 9－卤水贮槽 12－洗涤器 13－旋流器 15－沉降器 16－预热器 17、18、19、20－Ⅰ、ⅡⅢ、Ⅳ效蒸发罐 11、21－盐浆槽 23－混合冷凝器 24－旋流器 25－离心机 26－料斗 27－皮带运输机 28－沸腾床 29－暖风片 30－鼓风机 31－引风机 32－秤 34－精盐水池 35－沉降器
