六角头螺栓

---

如图3-31、图3-32、表3-27所示。

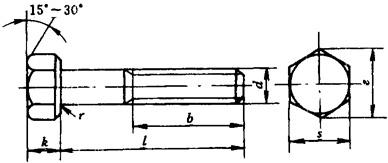

图3-31 六角头螺栓-C级(GB5780—86)

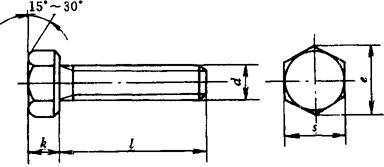

图3-32 六角头螺栓-全螺纹-C级(GB5781—86)

标记示例：螺纹规格d=M12，公称长度l=80mm，性能等级为4．6，不经表面处理，C级的六角头螺栓：螺栓GB5780—86—M12×80

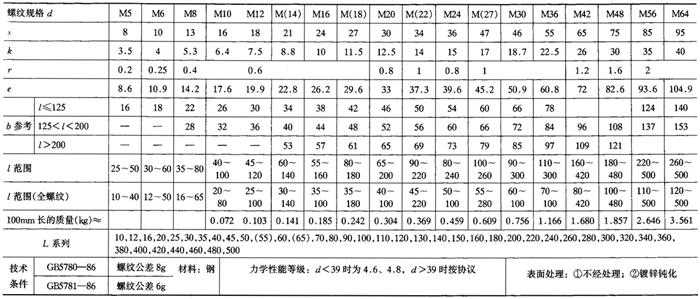

表3-27 六角头螺栓(mm)

注 ①b不包括螺尾；②M5～36为商品规格，为销售储备的最通用的规格；③M4～64为通用规格，较商品规格低一档，有时买不到需现制造；④带括号的规格表示尽可能不用的规格，尽量不采用的规格还有M33、M39、M45、M52、M60。
