信号灯

---

1．AD1信号灯

(1)适用范围：AD1信号灯适用于交流50(60)Hz，电压至380V及直流电压至220V的电器、电信线路中，作为指挥信号、预告信号、事故信号或其他指示的信号。

(2)正常工作条件见表1－143。

表1－143 AD1信号灯正常工作条件

①空气温度：－5～+40℃。

②相对湿度：＜90%。

③海拔高度：＜2000m。

④污染等级：2。

⑤安装类别：Ⅲ。

(3)外形及安装尺寸见图1－106和表1－144。

AD1－22／11、25／11、30／11直接式信号灯

AD1－22／12、25／12、30／12直接式信号灯

AD1－22／31、25／31、30／31电阻器减压式信号灯

AD1－22／21、25／21、30／21电阻器减压式信号灯

AD1－22／22、25／22、30／22电阻器减压式信号灯

AD1－22／32、25／32、30／32电阻器减压式信号灯

AD1－30／111直接式信号灯

AD1－22／222、25／222、30／222辉光式信号灯

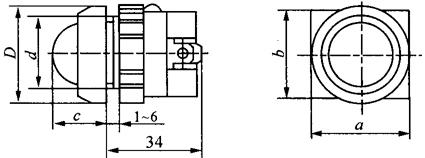

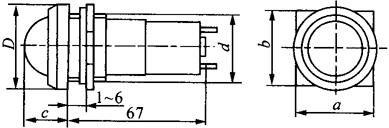

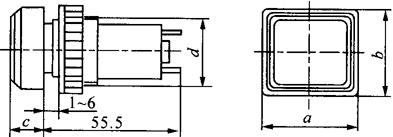

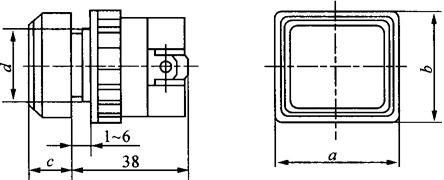

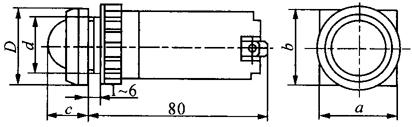

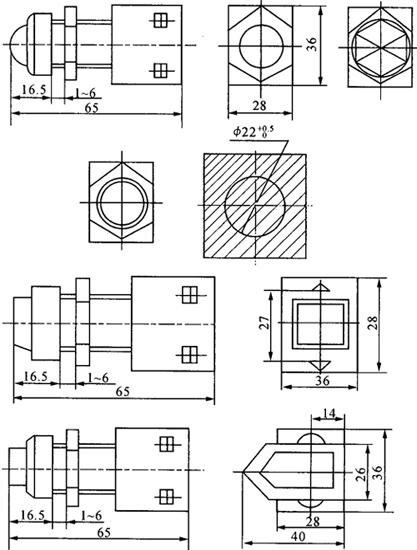

图1－106 AD1信号灯外形及安装尺寸

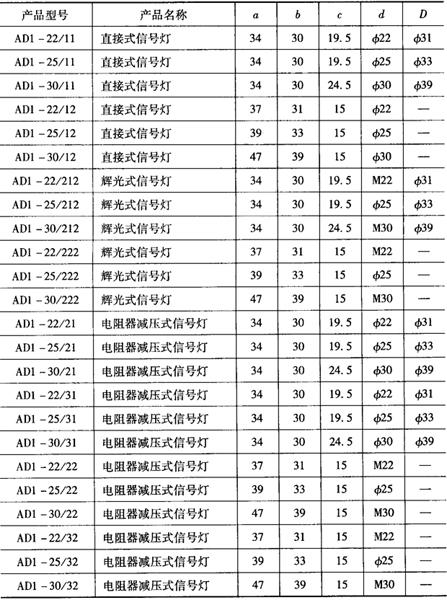

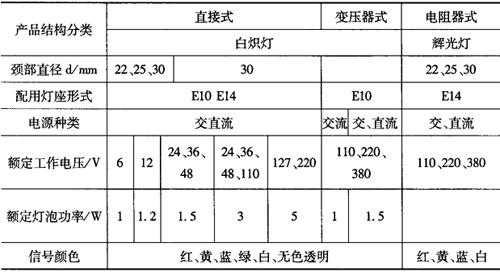

表1－144 AD1信号灯外形及安装尺寸

2．AD3信号灯

(1)适用范围：AD3信号灯适用于交流50HZ，电压至380V及直流电压至220V的电气线路中，作为指挥信号、事故信号或其他指示的信号。

(2)主要技术参数见表1－145。

表1－145 AD3信号灯主要技术参数

(3)外形及安装尺寸见图1－107。

图1－107 AD3信号灯外形及安装尺寸

3．AD11信号灯

(1)适用范围：AD11信号灯适用于电信、电器等设备的线路中作指示信号、预告信号、事故信号及其他指示之用信号，它是原钨丝和氖泡信号灯的最佳更新换代产品。

(2)主要技术参数：

①连续工作寿命≥30000h。

②额定绝缘电压AC380(50或60Hz)。

③允许电压波动±20%，电阻式降压交直流通用。

④发光颜色：红、绿、黄、白，光亮度≥60cd／m；

⑤相对漏电起痕指数CT1≥100(阻燃)。

⑥工频耐压：2．5kV(试验电压为交流有效值)。

⑦绝缘电阻：≥2MΩ。

⑧使用类别：AC－12；DC－12。

⑨额定工作电压和工作电流见表1－146。

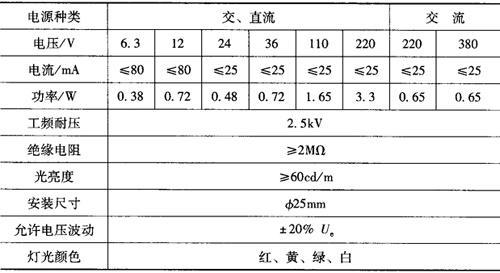

表1－146 额定工作电压和工作电流

(3)外形及安装尺寸见表1－147。

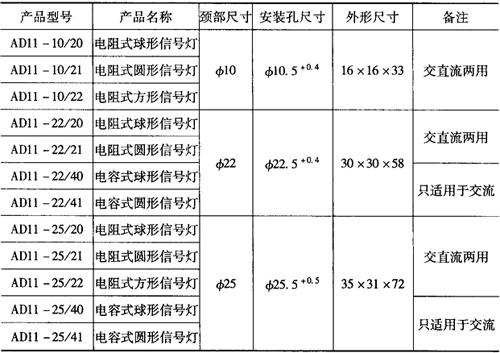

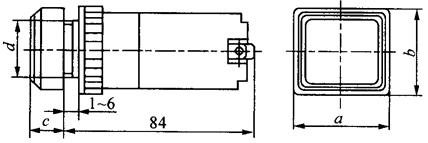

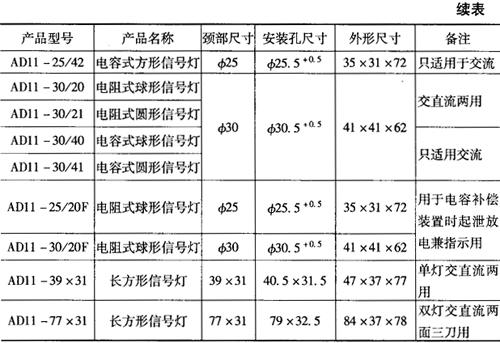

表1－147 AD11信号灯外形及安装尺寸／mm

4．XDJ1系列信号灯

(1)适用范围：XDJ1系列信号灯适用于交流50HZ，电压至660V，直流电压至220V的电气线路中，作为各种灯光指示信号、预告信号、事故信号及其他指示信号。

(2)主要技术参数：

①连续工作寿命≥30000h。

②额定绝缘电压AC380(50或60Hz)。

③允许电压波动0．85～1．10U_e。

④发光颜色：红、绿、黄、白，光亮度≥50cd／m。

⑤工频耐压：2．5kV(试验电压为交流有效值)。

⑥绝缘电阻：≥5MΩ。

⑦额定工作电压和额定功率见表1－148。

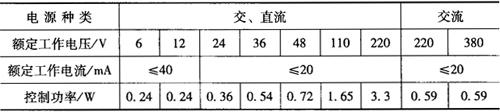

表1－148 额定工作电压和额定功率

(3)外形和安装尺寸见图1－108。

图1－108 XDJ1系列信号灯外形和安装尺寸

5．XB2－EV系列信号灯

(1)适用范围：XB2－EV系列信号灯系仿法国施耐德电气公司产品设计制造，用于交流50Hz或60Hz，电压至250V，直流电压至220V的电气线路中，作为各种灯光指示信号，事故信号及其他指示信号。

(2)主要技术指标见表1－149。

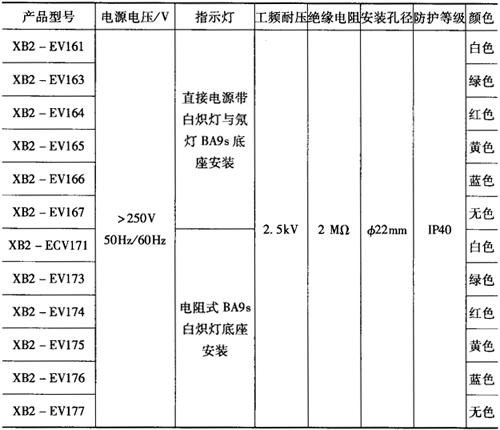

表1－149 XB2－EV系列指示灯主要技术指标

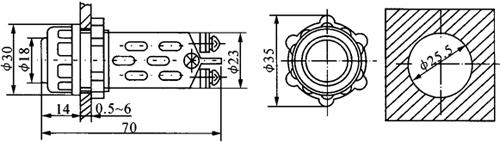

(3)外形及安装尺寸：XB2－EV系列信号灯外形和安装尺寸见图1－109。

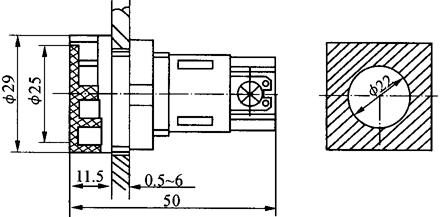

图1－109 XB2－EV系列信号灯外形和安装尺寸
