低温变形热处理

---

15．7．3．1 什么是低温变形热处理

将钢加热到奥氏体状态，然后迅速冷却至500～600℃(此为孕育期最长的亚稳定区)，进行大量(70%～90%)形变，立即淬火，得到马氏体，再回火得到所需硬度．上述过程即称为低温变形热处理，如图15-43所示．

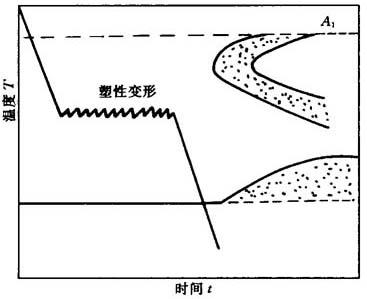

图15-43 低温变形热处理

15．7．3．2 低温变形热处理特点

低温变形热处理的特点是：

(1)所需设备功率大．这是由于低温变形温度低，钢材的形变抗力大，故需大功率专用设备；

(2)可大幅度提高钢的强度及抗磨损能力，而保持塑性及韧性不降低．

15．7．3．3 低温变形热处理的应用

低温变形热处理主要应用于含有较多强碳化形成元素的合金钢，如结构钢、弹簧钢、轴承钢、工具钢，也可应用于模具及飞机的起落架、火箭的蒙皮等．

15．7．3．4 低温变形热处理的强化原因

低温变形热处理的强化原因为：

(1)高密度位错和细碳化物的存在，使回火析出的碳化物更弥散、更均匀；

(2)奥氏体形变时在位错周围析出许多超显微的碳化物，对位错有钉扎作用，造成位错运动困难；

(3)碳化物析出，降低了奥氏体中的碳和合金元素的含量，使M_s点升高，淬火时增加了板条马氏体量，钢的韧性因此而提高．
