优质碳素结构钢

---

1．牌号、代号及化学成分

1)优质碳素结构钢的牌号、统一数字代号及化学成分(熔炼分析)应符合表5－4的规定。

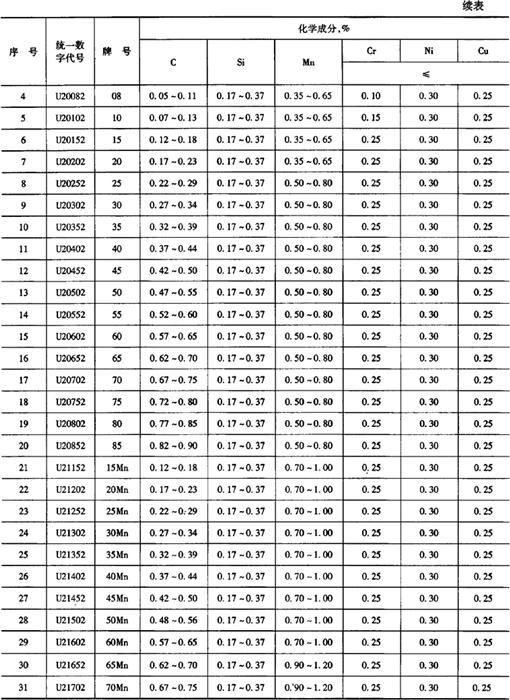

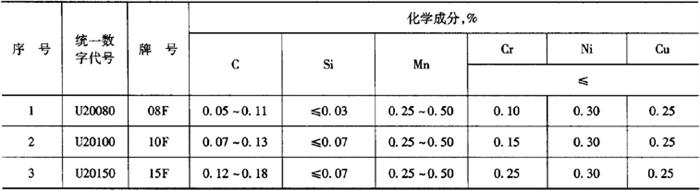

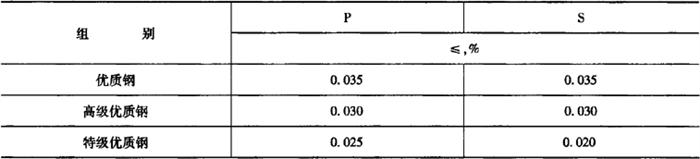

表5－4 优质碳素结构钢的牌号和化学成分

注：表中所列牌号为优质钢。如果是高级优质钢，在牌号后面加“A”(统一数字代号最后一位数字改为“3”)；如果是特级优质钢，在牌号后面加“E”(统一数字代号最后一位数字改为“6”)；对于沸腾钢，牌号后面为“F”(统一数字代号最后一位数字为“0”)；对于半镇静钢，牌号后面为“b”(统一数字代号最后一位数字为“1”)。

2)使用废钢冶炼的钢允许含铜量不大于0．30%。

3)热压力加工用钢的铜含量应不大于0．20%。

4)铅浴淬火(派登脱)钢丝用的35～85钢的锰含量为0．30%～0．60%；65Mn和70Mn钢的锰含量为0．70%～1．00%，铬含量不大于0．10%，镍含量不大于0．15%，铜含量不大于0．20%；硫、磷含量应符合钢丝标准要求。

5)08钢用铝脱氧冶炼镇静钢，锰含量下限为0．25%，硅含量不大于0．03%，铝含量为0．02%～0．07%。此时钢的牌号为08A1。

6)冷冲压用沸腾钢含硅量不大于0．03%。

7)氧气转炉冶炼的钢其含氮量应不大于0．008%。供方能保证合格时，可不做分析。

8)经供需双方协议，08～25钢可供应硅含量不大于0．17%的半镇静钢，其牌号为08b～25b。

9)钢材(或坯)的化学成分允许偏差应符合表5－5。

表5－5 优质碳素结构钢材的化学成分允许偏差

2．力学性能

1)用热处理(正火)毛坯制成的试样测定钢材的纵向力学性能(不包括冲击吸收功)应符合表5-6的规定。以热轧或热锻状态交货的钢材，如供方能保证力学性能合格时，可不进行试验。

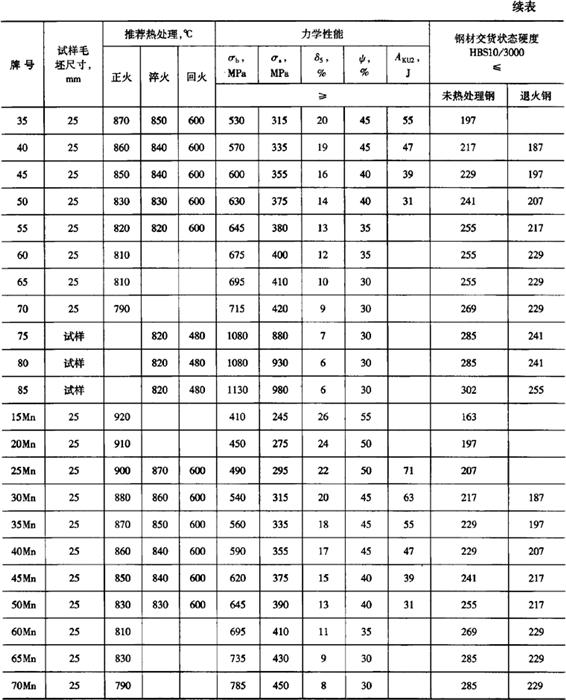

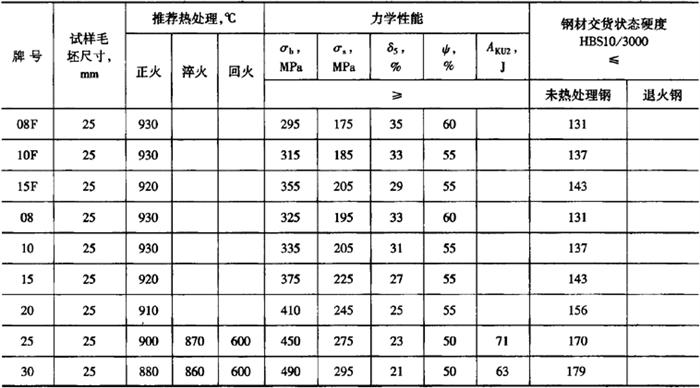

表5－6 优质碳素结构钢的力学性能

注：1．对于直径或厚度小于25mm的钢材，热处理是在与成品截面尺寸相同的试样毛坯上进行。

2．表中所列正火推荐保温时间不少于30min，空冷；淬火推荐保温时间不少于30min，70、80和85钢油冷，其余钢水冷；回火推荐保温时间不少于1h。

根据需方要求，用热处理(淬火+回火)毛坯制成试样测定25～50、25Mn～50Mn钢的冲击吸收功应符合表5－6的规定。

直径小于16mm的圆钢和厚度不大于12mm的方钢、扁钢，不作冲击试验。

2)表5－6所列的力学性能仅适用于截面尺寸不大于80mm的钢材。对大于80mm的钢材，允许其断后伸长率、断面收缩率比表5－6的规定分别降低2%(绝对值)及5%(绝对值)。

用尺寸大于80～120mm的钢材改锻(轧)成70～80mm的试料取样检验时，其试验结果应符合表5-6规定。

用尺寸大于120～250mm的钢材改锻(轧)成90～100mm的试料取样检验时，其试验结果应符合表5－6规定。

3)切削加工用钢材或冷拔坯料用钢材交货状态硬度应符合表5-6规定。不退火钢的硬度，供方若能保证合格时，可不作检验。高温回火或正火后的硬度指标，由供需双方协商确定。

3．表面质量

1)压力加工用钢材的表面不得有目视可见的裂纹、结疤、折叠及夹杂。如有上述缺陷必须清除，清除深度从钢材实际尺寸算起应符合表5－7的规定。清除宽度不小于深度的5倍。对直径或边长大于140mm的钢材，在同一截面的最大清除深度不得多于两处。允许有从实际尺寸算起不超过尺寸公差之半的个别细小划痕、压痕、麻点及深度不超过0．2mm的小裂纹存在。

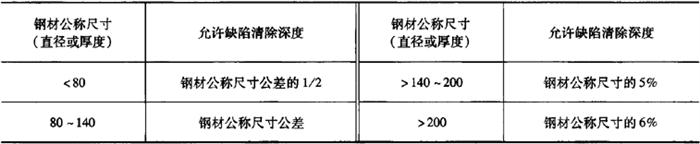

表5－7 优质碳素结构钢的缺陷清除深度mm

2)切削加工用钢材的表面允许有从钢材公称尺寸算起深度不超过表5－8规定的局部缺陷。

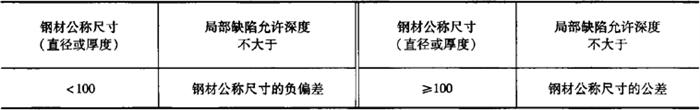

表5－8 优质碳素结构钢的允许缺陷mm
