人力喷雾器的构造与工作原理

---

(一)552－丙型喷雾器的构造与工作原理

1．构造 本机由气泵、药液桶和喷射部件等组成，如图7－1所示。

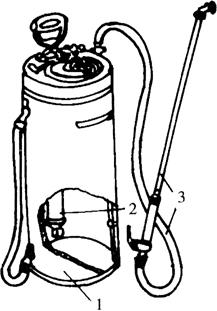

图7－1 552－丙型压缩喷雾器

1．药液桶 2．气筒 3．喷射部件

2．工作原理 本机是利用气泵将空气压入药液的液面上，使药液产生一定的压力，将药液排出。如图7－2所示，当塞杆上拉时，压出阀关闭，皮碗下方空间容积增大，压强减小，空气从皮碗的上方把皮碗压弯，通过小孔流入下方。当塞杆下压时，皮碗受到下方空气的作用，紧贴着大垫圈，皮碗的小孔被封闭，空气就只好向下压开压出阀内的铜球进入储气桶。如此不断抽动塞杆，药液上方的压缩空气增多，压强增大，这时打开开关，药液就被压入喷射部件，从喷头喷出。

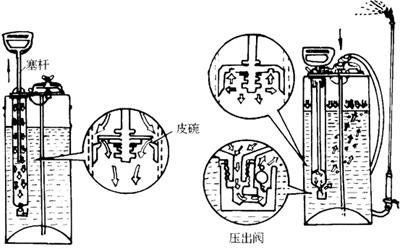

图7－2 552－丙型压缩喷雾器工作原理

(二)工农－16型喷雾器

1．主要构造 工农－16型喷雾器由液压泵、药液桶、空气室和喷射部件等组成，如图7－3所示。

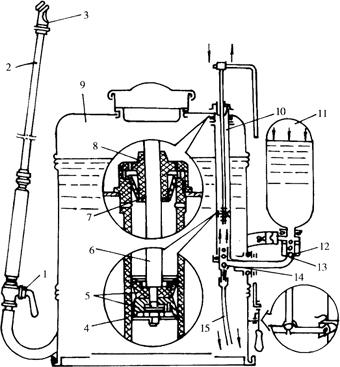

图7－3 工农－16型喷雾器

1．开关 2．喷杆 3．喷头 4．固定螺母 5．皮碗 6．塞杆 7．毡圈 8．唧筒帽 9．药液箱 10．唧筒 11．空气室 12．出水球阀 13．出水阀座 14．进水球阀 15．吸水管

2．工作原理 工作时，用手上下掀动摇杆，塞杆在泵筒内作往复运动。当塞杆带动皮碗上行时，皮碗下面的腔体容积增大，形成局部真空，在压力差的作用下，药液桶内药液冲开进水球阀，沿着进水管进入泵筒内，完成吸水过程。而当皮碗从上端返回时，泵筒内压力增高，将进水球阀关闭，出水球阀打开，药液即通过出水阀进入空气室，空气室内的空气被压缩，对药液产生压力，打开喷射开关后，药液即经过喷头变成细小的雾滴喷出。
