乙烯-醋酸乙烯共聚物，EVA树脂

---

【释文】：

用途 本品由乙烯和醋酸乙烯共聚而得。白色粉末，可作为聚氯乙烯的抗冲击剂，其效果随共聚体中醋酸乙烯的含量而异。醋酸乙烯的含量低时，与聚氯乙烯的相容性差，增强效果低，制品不透明，随着醋酸乙烯含量的增高，共聚体与聚氯乙烯的相容性变好，增强效果提高，制品透明性也较好。但醋酸乙烯的含量过高也不好，一般为30～60%。表12－1列出了在EVA树脂中醋酸乙烯的含量与对硬质聚氯乙烯改性效果的关系。

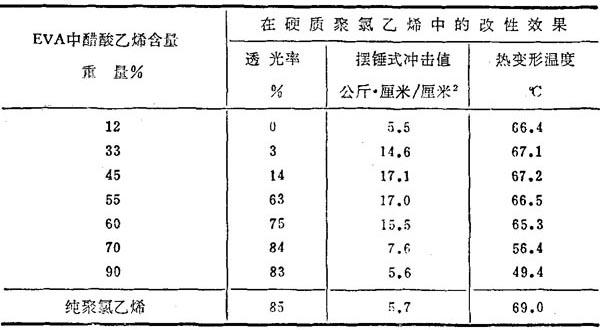

表12－1 EVA树脂中醋酸乙烯的含量与改性效果的关系

配方：聚氯乙烯(平均聚合度) 100份

EVA树脂 10份

T．V．S．^#N－200E(有机锡热稳定剂) 2份

T．V．S．^#3－LP(有机锡热稳定剂) 2份

液体石蜡 0．2份

混炼温度175℃

单独使用EVA树脂作抗冲击剂有许多缺点：由于EVA树脂与聚氯乙烯相容而且在聚氯乙烯加工温度下熔融，所以制品的抗张强度小，热变形温度低，耐化学性也较差；EVA树脂与聚氯乙烯的折光率不同，不能制得透明制品；再者，EVA树脂在聚氯乙烯中的分散状态受温度等捏炼条件影响很大，限制了加工条件的变化幅度。因此，实际使用的多是EVA树脂改性品种，或将其与其它树脂并用。近年来EVA系抗冲击剂的发展呈下降趋势，而丙烯酸酯类抗冲击剂发展迅速。

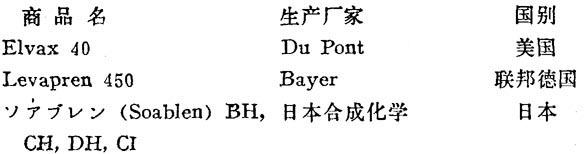

国外商品名
