主要制冷辅助设备的选配

---

(一)氨油分离器的选配

氨油分离器以降低从压缩机中排出气体的流速，达到分离氨气中所夹带的润滑油的目的。

1．氨油分离器截面积

根据制冷压缩机工况，氨压缩机单位理论容积应配置的氨油分离器的截面积S(m²)可采用下值：

空调工况S=2～3cm²／(m³·h)

标准工况S=1．5～2cm²／(m³·h)

按氨油分离器桶身直径查有关产品目录，选择定型的分离器。

2．氨油分离器常用类型

(1)洗涤式油分离器 分油效率不高。

(2)离心式油分离器 用于大型制冷压缩机。

(3)填料式油分离器 适用大、小型制冷压缩机，分离效率高，但阻力较大，目前使用较多。

(4)过滤式油分离器 适用小型氟利昂压缩机，结构简单，分离效率低。

(二)中间冷却器的选配

中间冷却器将从压缩机排出的气体进行降温，同时分离出所夹带的氨液微粒。

1．中间冷却器截面积

根据高、低压级理论容积比率，氨压缩机单位理论容积应配置的中间冷却器的截面积S(cm²)可采用下值：

比率=1∶2，S=2．5～3cm²／(m³·h)

比率=1∶3，S=2～2．5cm²／(m³·h)

2．中间冷却器主要规格(表4－4－27)

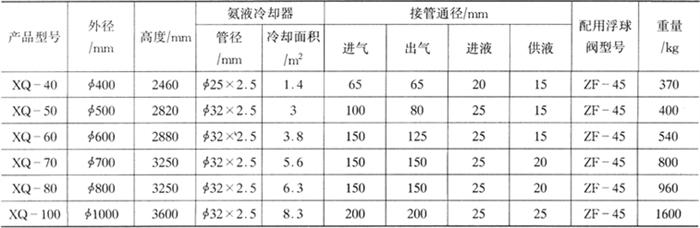

表4－4－27XQ中间冷却器主要规格

(三)冷凝器的选配

冷凝器的作用是将压缩机排出的高温、过热蒸汽冷却成为液态制冷剂。

1．冷凝器的类型及选择

冷凝器按冷却方式分为水冷式、内冷式和蒸发式、淋水式三大类。冷凝器的选择取决于水温、水质、水量、气候条件以及制冷剂种类和机房的布置要求等多方面因素。各种类型冷凝器的特点及主要技术参数见表4－4－28。

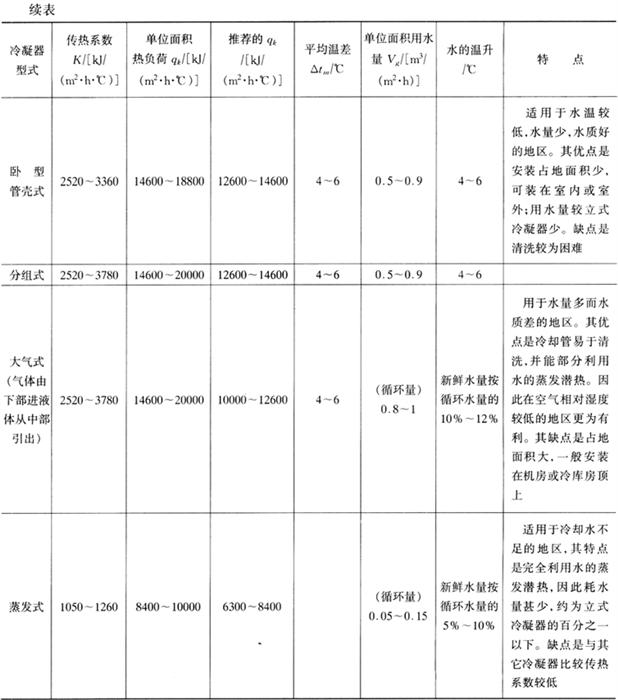

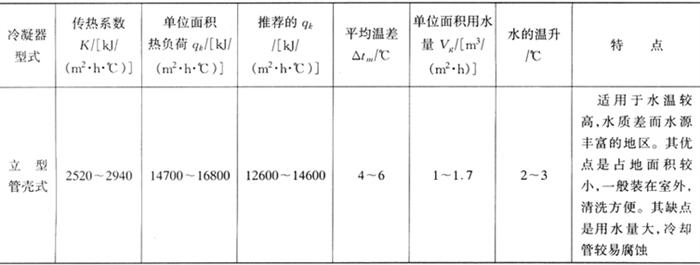

表4－4－28 各类冷凝器的K、q_k和单位面积用水量V_g

2．冷凝器冷凝面积的确定

式中 A——冷凝器冷凝面积，m²

K——冷凝器传热系数，kJ／(m²·h·℃)，按表4－4－28取值

△t——冷凝器中制冷剂与冷却水之间的对数平均温度差，℃

q_k——冷凝器单位面积热负荷，kJ／(m²·h)，按表4－4－28取值

Q₀——制冷压缩机制冷量，kJ／h

Q_k——冷凝器热负荷，kJ／h

ε_k——制冷压缩机冷凝负荷系数，由图4－4－18查得

图4－4－18 氨制冷压缩机冷凝负荷系数

3．冷凝器的耗水量G_w

式中 t_进——冷却水进水温度，℃

t_出——冷却水出水温度，℃

c_w——水的比热容，kJ／(kg·℃)，c_w=4．2kJ／(kg·℃)

4．常用立式、卧式冷凝器规格(表4－4－29、表4－4－30)

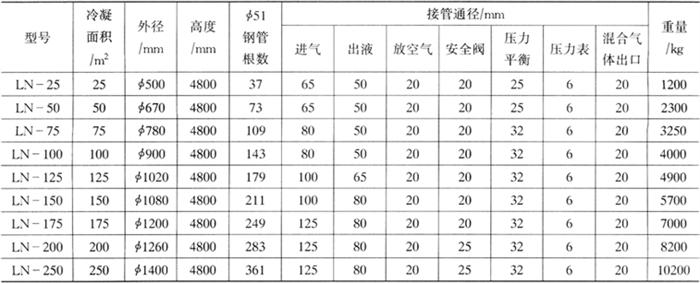

表4－4－29LN型立式冷凝器规格(上海第一冷冻机厂)

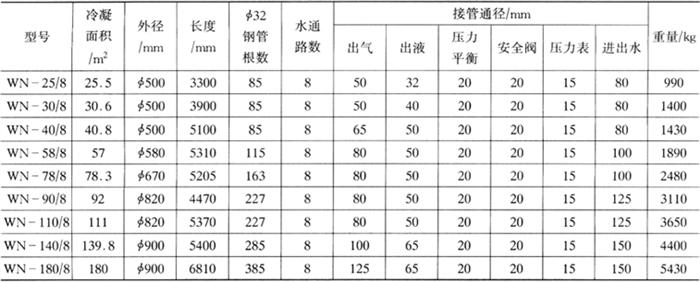

表4－4－30WN型卧式冷凝器规格

5．贮氨器的配置

(1)高压贮氨器的选配 高压贮氨器用来贮存由冷凝器来的高压液体，以适应压缩机工况变动时制冷剂流量变化，并减少每年向制冷系统补充制冷剂的次数。

高压贮氨器氨液贮存量按制冷能力确定，一般由下列经验推算：当采用墙排管及顶排管蒸发器时，每4200kJ／h取容量7h；当采用冷风机或冷水箱时，每4200kJ／h取容量5h。

贮氨器允许贮存的最大氨液容量不得超过其有效容积的80%。常用贮氨器规格见表4－4－31。

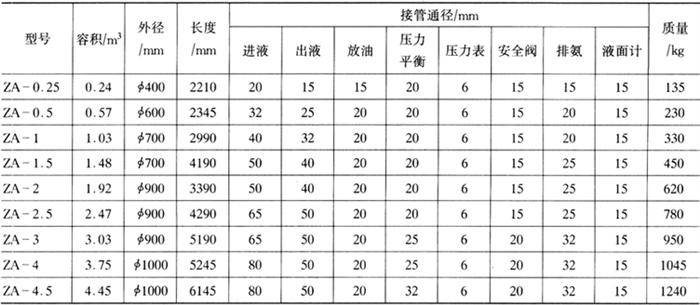

表4－4－31ZA型贮氨器规格

(2)低压缩环贮氨器(氨泵供应系统用)的选配 低压循环贮氨器的容积V_dэ按下式计算：

式中 V₁——蒸发排管的容积／m³

V₂——吸入管路的容积／m³

V₃——供液管路的容积／m³

0．7——低压贮氨器内允许贮存的氨液最大比值

6．集油器的配置

压缩机总制冷量不超过84×10⁴标准kJ／h时，采用桶身直径为159mm的集油器一台；制冷量在84～420×10⁴标准kJ／h时，采用桶身直径为325mm的集油器1～2台。中小型设备采用JY－150、JY－200型，大型设备采用JY－300型集油器。

7．空气分离器的配置

空气分离器是通过降温的办法分离并排放出制冷系统中渗入的空气。压缩机制冷量在420×10⁴标准kJ／h以下时，采用冷却面积为0．45m²空气分离器一台。一般设备采用KF－32分离器，大型多台设备采用KF－50型空气分离器。
