中线测量

---

当中线的起点、转折点(交点桩)、终点在地面上标定后，接着就沿选定的中线测量转角，测设中桩，定出线路中线或实地选定线路中线平面位置，这一过程称为中线测量。中线测量的主要内容有：测设中线交点桩、测定转折角、测设里程桩和加桩。如果中线转弯且转角大于6°，还应测设曲线的主点及曲线细部点的里程桩等。

1．测设中线交点桩

测定中线交点桩有两种情况。

1)中线的起点、转折点(交点桩)和终点桩在踏勘选线时已选定了位置并已埋设。

2)交点桩在选线时没有实地埋设，只在图纸上确定了交点桩的位置。

测定交点桩的位置及坐标可采用极坐标法、直角坐标法、方向交会法或距离交会法，并作好点之记。由于定位条件和现场情况的不同，测设方法应根据具体情况合理选择。

2．测定转折角

渠道或管道中线的转折角大于6°的情况下应在转折点(交点)上架设仪器测定转折角。如图13－1所示，JD₁、JD₂、JD₃交点桩，JD₁处的转折角为α₁，即AB的延长线和BC线的夹角。JD₂处的转折角为α₂，JD₃处的转折角为α₃。将经纬仪置于JD₁点上，对中整平，倒镜(盘右)后视A点，度盘置0°00′00″，照准部不动倒转望远镜(盘左)得AB的延长线，松开照准部，向BC(JD₂)方向转动照准部，使水平度盘读数改变α₁即得BC(JD₂)方向，同法可测得其他转折角。

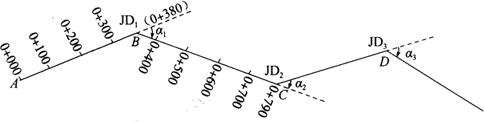

图13－1 渠道(堤线)中线示意图

从路线前进方向看，路线向右偏转折角称为右偏角，向左偏称为左偏角。图13－1中，沿A、B、C、D，α₁、α₃为右偏角，α₂为左偏角。左偏角α₂用上述方法测定其角值α₂=360°－L，式中L为照准前视方向的水平度盘读数。

转折角的观测精度要求见表13－10。

表13－10 转折角测量精度表

3．圆曲线的测设

渠、堤圆曲线上的点可用偏角法、切线支距法和极坐标法测设，圆曲线测设应符合下列要求：

1)沿曲线桩丈量的曲线距离与理论计算的距离比较，其不符值应不大于曲线长度的1／1000。

2)测设曲线的横向误差应不大于0．2m。

另外，测设曲线的工作非常繁重，费时较多。因此，在曲线测设中应注意下列几点。

①当交角为6°时，“切曲差”与曲线长度之比，即亦即在量距允许误差之内。即使曲线半径为500m，曲线长度亦仅52．36m．外矢距E=0．69m，对于渠、堤定线和上方量计算影响很小，可以忽略不计。因此，无论是选线测量还是定线测量，当交角小于6°时，均可不测曲线，也不计算曲线长度。

②当交角为12°时，若测设曲线的半径R=500m，则L=104．72m，，E=2．75m。因此，当交角为6°～12°时，定线测量中应测设曲线起点、中点和终点，并计算曲线长度L，这样可以使曲线桩距在50m之内。

③当交角大于12°时，定线测量中，曲线桩一般为计算土石方量的横断面中心桩，曲线的测试工作不能简化。并且规定：L≤100m时，测设曲线起点、中点、终点，计算曲线长度；L＞100m时，按50m间距测设曲线桩，计算曲线长度。

4．测设里程桩和加桩

当渠道(堤线)路线选定后，首要工作就是在实地标定其中心线的位置，并实地打桩。中心线的标定可以利用花杆或经纬仪进行定线。为了便于计算渠道线路长度和绘制纵横断面图，应按表13－11要求沿中线每隔50m、100m、1000m打一木桩标定中线位置，这一木桩称为整数桩，整数桩的桩号都是以起点到该桩的水平距离进行编号。起点桩的桩号为0+000，若每隔100m打一里程桩，以后的桩号依次为0+100，0+200，0+300，0+400等。“+”前面的数字是千米数，“+”后面的是米数，如3+500表示该桩至渠道起点的距离为3500m。

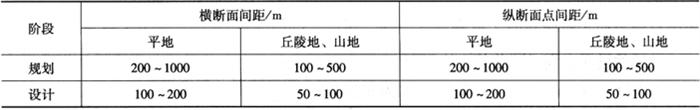

表13－11 纵横断面测量间距

注：纵断面点间距的基本点距同横断面间距，特殊部位应加点。

渠、堤中心线上，除在地面设置五十米桩、百米桩、千米桩等整数桩以外，还应在下列地点增设加桩，并用木桩在地面上标定。

1)中心线与横断面的交点。

2)中心线上地形有明显变化的地点。

3)圆曲线桩。

4)拟建的建筑物中心位置。

5)中心线与河、渠、堤、沟的交点。

6)中心线穿过已建闸、坝、桥、涵之处。

7)中心线与道路的交点。

8)中心线上及其两侧(横断面施测范围内)的居民地、工矿企业建筑物处。

9)开阔平地进入山地或峡谷处。

10)设计断面变化的过渡段两端。

上述加桩一律按对起点的里程进行编号，如在距起点352．1m处遇有道路，其加桩编号为0+352．1。每个点既要测出里程，又要测出桩顶高和地面高。无论是整数桩或是加桩均用直径5cm、长30cm左右的木桩打入地下，应注意露出地面5～10cm。桩头一侧削平，并朝向起点，以便注记桩号，桩号可用红漆注记在木桩上。注记形式如图13－2所示。

图13－2 里程桩注记图

加桩和部分整数桩可与中心导线一同测定，也可先测中心导线后测设加桩。其高程可用图根级附合水准(少数点亦可用间视法施测)、电磁波测距三角高程方法测定。测量中误差应符合表13－9的规定。

在中线测量过程中，如遇局部改线、计算错误或分段测量，均会造成里程桩号的不连续，这种现象称为断链。桩号重叠称长链，桩号间断称短链。发生断链时，应在测量成果和有关文件中注明，并在实地打断链桩，断链桩不宜设在圆曲线上，桩上应注明路线来向和去向的里程及应增减的长度。一般在等号前后分别注明来向、去向的里程，如3+870．42、3+900，短链29．58m。

所测渠道或堤线较长时应绘出草图，作为设计时参考。草图的绘制方法：用一条直线表示中线，在中线上用小黑点表示里程桩的位置，点旁写桩号。转弯处有箭头指出转角方向，注明转角度数。沿线的地形、建筑物、村庄等用目测勾绘下来并注记地质、水位、植被等情况(图13－3)，以便为绘制断面图和设计、施工提供参考。

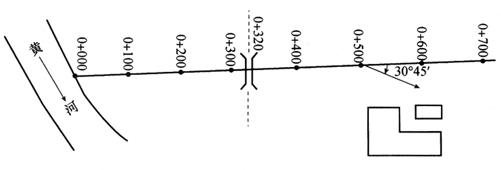

图13－3 渠道中线测量草图

山丘地区的中线测量除用上述方法确定外，还应概略确定中线的高程位置。具体作业方法如下：

从渠道的起点开始，用皮尺或绳尺大致沿山坡等高线向前量距，按设计要求规定的里程间隔打一木桩，在打木桩时用水准仪测量其高程。
