不锈钢的点焊

---

马氏体不锈钢由于可淬硬、有磁性，其点焊焊接性与前述可淬硬钢相近，故点焊技术可参阅7．2中高碳钢电阻点焊相关内容。考虑到该钢具有较大的晶粒长大倾向，焊接时间参数一般应选择的小些，马氏体型不锈钢双脉冲点焊焊接参数参见表7．4－17。

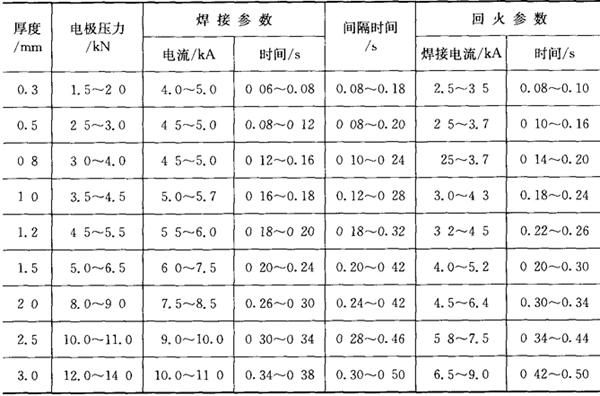

表7．4－17 马氏体型不锈钢(2Cr13、1Cr11Ni2W2MoVA)的带回火双脉冲点焊参考焊接参数

奥氏体不锈钢、奥氏体－铁素体不锈钢点焊焊接性良好，尤其是奥氏体不锈钢，无需特殊的工艺措施，采用普通交流点焊机、简单焊接循环即可获得满意的焊接质量。

点焊技术要点：

①可用酸洗、砂布打磨或毡轮抛光等方法进行焊前表面清理，但对用铅锌或铝锌模成型的焊件必须采用酸洗方法。

②采用硬规范，电极需要强烈的内部和外部水冷，可显着提高生产率和焊接质量。

③由于高温强度大、塑性变形困难，应选用较高的电极压力，以避免产生喷溅、裂纹等缺陷。

④板厚大于3mm时，常采用多脉冲焊接电流来改善电极工作状况，其脉冲的设置较点焊相等厚度的低碳钢时要小而少。这种多脉冲措施亦可用后热处理。

参考的焊接参数见表7．4－18和表4．2－6。

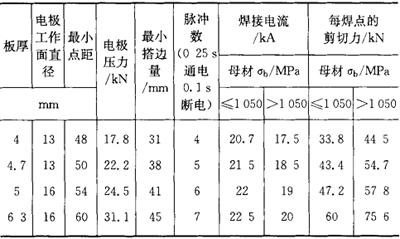

表7．4－18 不锈钢厚板的多脉冲点焊参考焊接参数
