不凝气

---

(一)不凝气来源

制盐中不凝气来源有：

1．卤水带入，随二次蒸汽进入下一效加热室。主要是氧、二氧化碳等，有时还有硫化氢和其他气体，见表3－4－67。

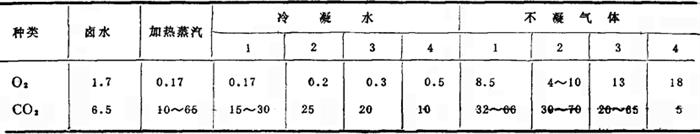

表3－4－67 各种料液中氧含量及二氧化碳含量(mg／L)

2．水中的空气 在不同温度下水中空气含量见图3－4－74。水中氧含量与温度的关系见表3－4－68。

图3－4－74 在不同温度条件下，每1m³水中空气含量

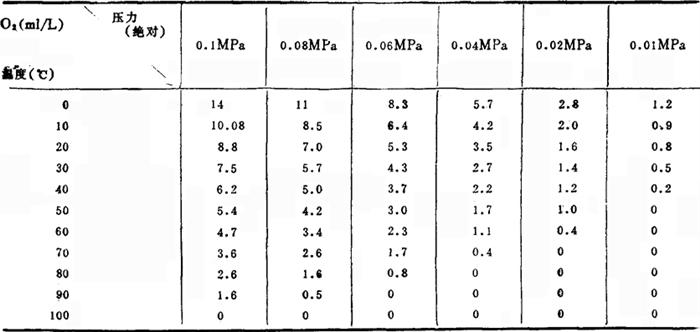

表3－4－68 水中氧含量与温度的关系

3．真空系统泄漏 对从外界漏入系统的空气量，苏联学者卡萨特金提出的经验数据为0．01G，即末效二次蒸汽量的1%；但生产实践证明，此量偏大，据此计算出的真空设备也过大。年产盐10万吨的装置，泄漏量可按0．002G、即按末效二次蒸汽量的千分之二计算。

冷凝器中需抽走空气量，可按下式计算：

G_K=0．00002W+0．0002(G+G′)+0．002G (3－4－61)

式中 G_K——进入冷凝器空气量(kg／h)

G——四效二次蒸汽量(kg／h)

G′——由脱氧器进入冷凝器蒸汽(kg／h)

W——冷却水量

漏入真空系统空气量也可按图3－4－75查得。

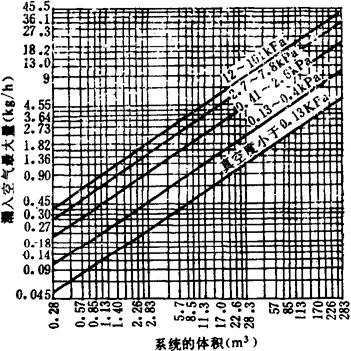

图3－4－75 密闭系统漏入空气最大量

(二)不凝气含量对传热的影响 见表3－4－69。

表3－4－69 不凝气含量与给热系数关系

(三)不凝气的排除

一般由真空泵抽走排入大气，有的工厂用水喷射器抽除。我国真空泵主要规格型号见表3－4－70至3－4－76。

表3－4－70 制盐厂常用真空泵主要规格型号

注：1mmHg=133．322Pa

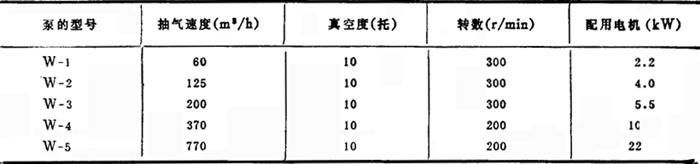

表3－4－71W型往复式真空泵

注：1mmHg=1托=133．322Pa

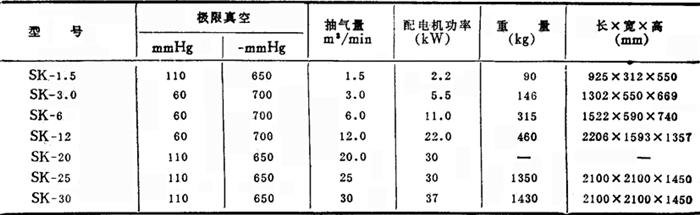

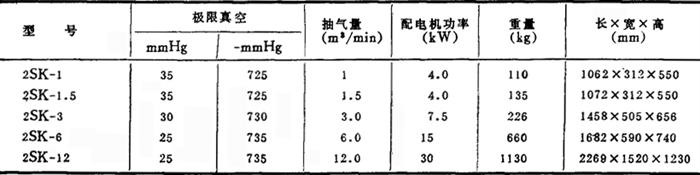

表3－4－72SK型水环真空泵主要性能规范

注：1mmHg=133．322Pa

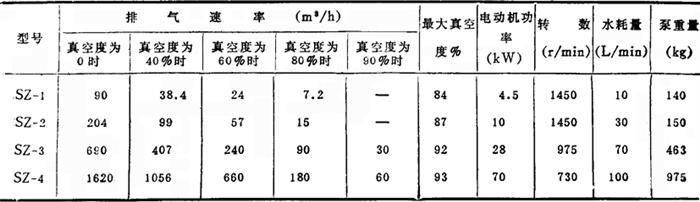

表3－4－73SZ型水环式真空泵

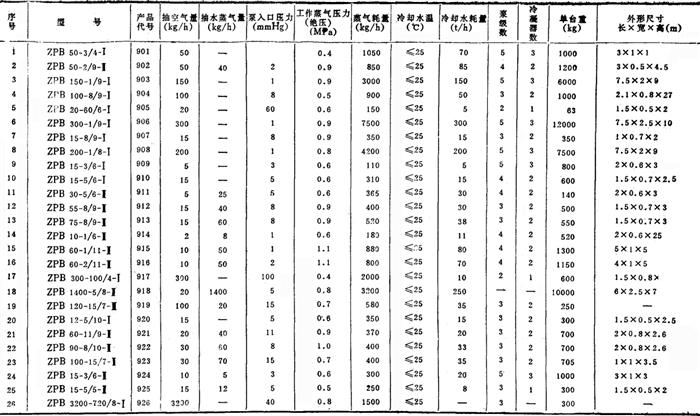

表3－4－74蒸汽喷射真空泵

生产厂；杭州胜利锅炉厂。

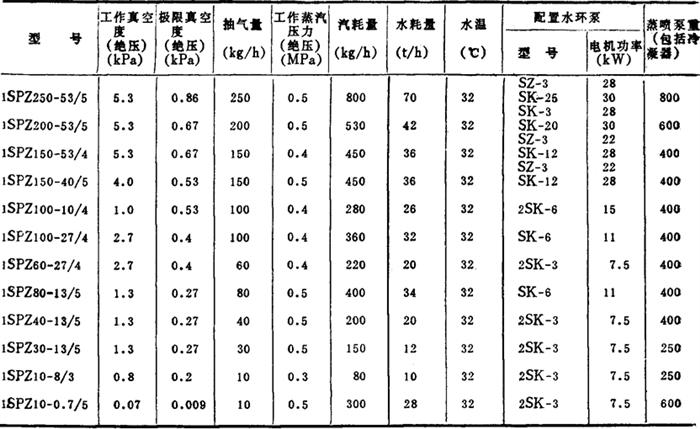

表3－4－75 SPZ型水环－蒸喷组合真空泵性能参数

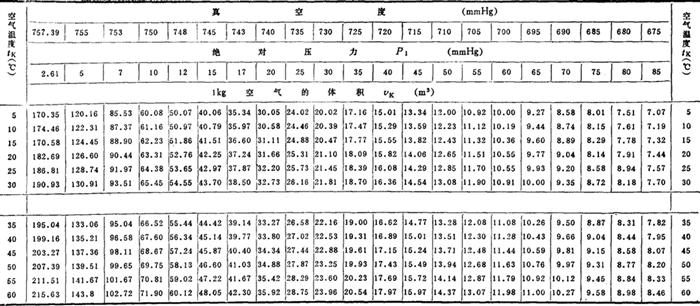

表3－4－76 当绝对压力P_i=2．61～210mmHg和空气温度t_i=5～60℃时，1kg空气的体积

注：1mmHg=133．322Pa
