ZJ14(原YJ14／YJ23)及MK8／MAX Ⅲ卷接机组

---

1．结构特点

(1)ZJ14卷接机组是引进技术制造的产品，与MK8／MAX Ⅲ卷接机组的结构基本相同，属国内一般水平的设备。YJ14(MK8)卷烟机采用风力吸丝成型，并装配有液压放大重量自动控制装置，设备具有良好的稳定性，可大大减少烟支中的梗签、梗块含量和含尘量。

(2)YJ14(MA8)卷烟机主要由供料系统、吸丝成型、平准器、牌子箱、烟条成型系统、刀头、传动系统、电气控制系统及机身等部分组成。该机可单机生产，也可与YJ23(MAX Ⅲ)接装机对接生产。

(3)YJ23接装机主要由传动、烟支送进、滤嘴供给、包头纸供给、搓烟接装、分切出烟、风力系统、电气系统等主要部分组成。在工作过程中，烟支和滤嘴主要是由一系列带槽的吸气鼓轮传送。YJ23(MAX Ⅲ)接装机的主传动来自YJ14(MK8)卷烟机。

(4)ZJ14与MK8／MAX Ⅲ卷接机组相比，其主要改进为：

①ZJ14机组的零部件尺寸为法定计量单位，MK8／MAX Ⅲ机组为英制单位，ZJ14机组的标准件，如电动机、轴承、电器元件等采用国产标准件，与此相关的安装尺寸做了修改。

②MK8／MAX Ⅲ机组的传动零件啮合参数为径节制，ZJ14机组为模数制。

③YJ14卷烟机主机带铁砂摩擦离合器启动，ZJ14机组的切割刀片进给电动机由2r／min改为1r／min，进刀螺杆螺距相应放大1倍，返料螺旋输送为单独电机传动。

2．主要技术参数

(1)YJ14卷烟机主要技术参数：

①生产速度：2000支／min。

②烟支长度：64mm、66mm、70mm。

③烟支圆周：24．5mm、27mm。

④烙铁温度：使用280～320℃。

⑤高压风机转速：3700r／min。

中压风机转速：6750r／min。

⑥润滑油容量：

油箱：5．6L。

液压放大器：2．4L。

风室手动油泵：0．28L。

⑦油压：

刀头齿轮箱：最大 1．72×105Pa。

最小 0．21×105Pa。

液压放大器：5．5×105Pa。

⑧主电机：YL12M－2，4kW，2890r／min。

⑨质量：3050kg。

⑩外形尺寸：长×宽×高为3250mm×1200mm×1800mm。

(2)YJ23接装机主要技术参数：

①生产能力：2000支／min。

②产品范围：滤嘴烟支直径7．8～8．0mm。

滤嘴烟支长度84mm。

其中：烟支长度64mm；

滤嘴长度20mm；

接装纸宽度24mm。

③滤嘴棒长度：120mm。

④动力消耗：

主传动来自YJ14卷烟机。

该机专设有三个动力源。

A．滤嘴棒切断电机 A05624(A3型)120W。

B．最后切断及捧烟台传动电机A06334(A1型)370W。

C．胶水搅拌传动电机 A06324(A3型)250W。

配套附属设备：

复合气泵 型号ZYB130。

电机额定功率5．5kW。

排气量 130m³／h。

额定压力 0．06MPa。

额定真空度 0．05MPa。

进出气管外径42mm。

外形尺寸：长×宽×高为1213mm×407mm×430mm。

机器外形尺寸：长×宽×高为2860mm×1050mm×2080mm。

总重(不包括附属设备)约1800kg。

3．外形尺寸及布置图示

见图9－3－3所示。

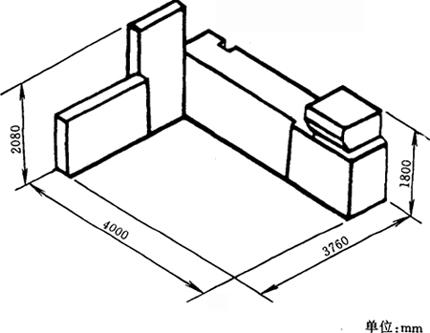

图9－3－3 ZJ14(MK8／MAX Ⅲ)卷接机组平面布置图

4．生产厂家

许昌烟草机械厂、常德烟草机械厂、建昌机器制造厂、昆明机器厂。
