YJ35(HCF80)装盘机

---

原YJ35、YJ36装盘机现统一为YJ35装盘机。

1．结构特点

(1)采用连杆使截流杆往复移动和正逆时针方向交错运动，将烟支整齐、均匀地排列送入烟盘。采用凸轮连杆间歇运动，将空盘送至链条传动的托架上进行装盘。

(2)提升台采用齿轮、凸轮与同步带轮的运动提升烟盘，便于人工取走满盘。操作箱设置在设备顶部，可以旋转，在设备任何方位均可操作。电控系统可监控设备自动操作。

2．主要技术参数

生产能力 10000支／min。

烟支(或滤棒)长度 60～150mm。

烟支(或滤棒)直径 6～9mm。

烟盘外形最大尺寸(长×宽×高) 430mm×760mm×173mm。

装机功率 1．073kW。

设备质量 1350kg。

3．外形尺寸及安装图示

外形尺寸：长×宽×高为2305mm×1240mm×1545mm

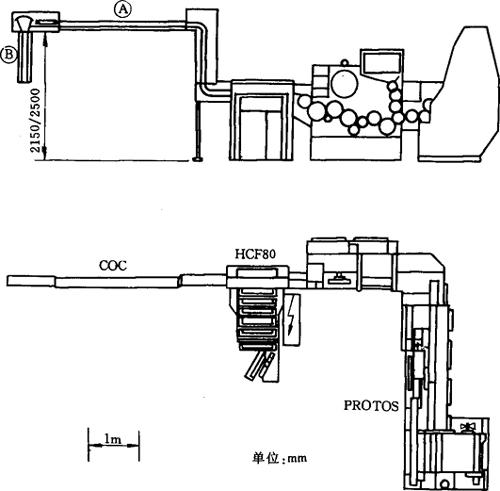

带高架输送系统(COC)的HCF80(即COMFLEX／COC)与PROTOS卷接机的连接见图9－3－26所示。

图9－3－26 带高架输送系统的HCF80与PROTOS连接布置图

4．生产厂家

常德烟草机械厂、上海烟草机械厂、许昌烟草机械厂(YJ35)、德国豪尼公司(HCF80)。
