YJ13型卷烟机及其改进机型

---

1．结构特点

(1)在综合式卷烟机的基础上，采用风力吸丝成型和平准器调节烟丝流量的技术；

(2)采用了烟支二次分切法，以降低刀头转速。

该机采用MK8卷烟机的刀头部件后，型号为YJ13A。在YJ13A卷烟机上换上MK8卷烟机的牌子箱后，型号为YJ13B。

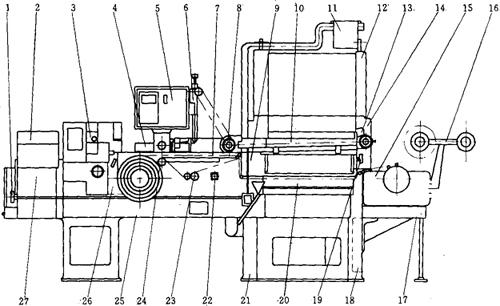

YJ13A卷烟机外形见图9－3－1所示。YJ13型及YJ13B型卷烟机外形与YJ13A大体相同。该机在分等类别中属落后水平。

图9－3－1 YJ13A型卷烟机外形图

1－调整劈刀高低手轮 2－调整商标位置手轮 3－刀头 4－电烙铁 5－控制台 6－浆糊系统 7－烟枪 8－吸丝带传动轮 9－劈刀装置 10－吸丝部件 11－回丝装置 12－风机 13－快辘 14－后身 15－牌子箱 16－纸盘支架 17－牌子箱传动架 18－主配电箱 19－调整钢印手轮 20－风室 21－除尘箱 22－调整粗细钩子滚筒转速手轮 23－布带压轮 24－布带托轮 25－前身 26－配电箱 27－捧烟台

2．主要技术参数

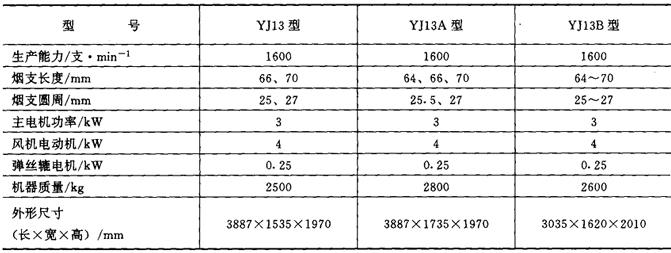

见表9－3－1。

表9－3－1YJ13、YJ13A、YJ13B型卷烟机主要技术参数表

3．安装图示

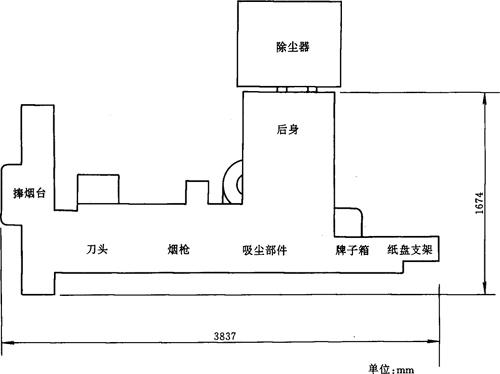

YJ13型卷烟机平面布置图见图9－3－2所示。

图9－3－－2 YJ13型卷烟机平面布置图

4．生产厂家

许昌烟草机械厂。
