YB21型(3－279／6000型)软盒小包包装机

---

YB21－6000型软盒小包机是从意大利萨西布(SASIB)公司引进3－279／6000型包装机全套制造技术后的国产化设备。该机可于YB31(AC6)卸盘机、YB51(CP1)型透明纸小包机、YB61(3C－154)型硬条盒包装机及YB91(T20)型透明纸条包机连接成机组。

1．结构特点

(1)该机由三组推烟板将料斗内烟支推到压缩盒模内，以保证在机器高速运转状态下烟支的低速运送，三对光电传感装置同时检测烟支质量。

(2)自动剔除装置在接收到电子记忆装置传来的信号时，将缺支、断支、缺铝箔纸与商标纸的次品烟包从包装轮上自动剔除。

(3)卷筒铝箔纸安装在两个支架上，当一卷筒铝箔纸用完后，拼接装置自动续接另一卷铝箔纸。其操作既可以在机器高速运行时完成，也可以根据操作者的需要手动进行。通道内的烟包在经过一条单独的传送带向贴封签装置传送时，由一组传感器检测传送通道内烟包堆码的数量，并据此调整贴封装置的传送速度，从而实现生产能力相匹配。

(4)商标纸胶缸和贴封签胶缸都有单独电机驱动系统，当机器停止时，胶缸驱动电机启动并带动胶辊转动，从而防止胶液固结。

2．主要技术参数

设备能力：300包／min (20支／包)。

烟支规格：烟支长度 70～100mm；

烟支直径 6．7～8．8mm。

装机功率：7kW。

压缩空气：0．6MPa。

机器质量：4600kg。

噪音：低于85dB(A)。

3．安装图示

见图9－4－24所示。

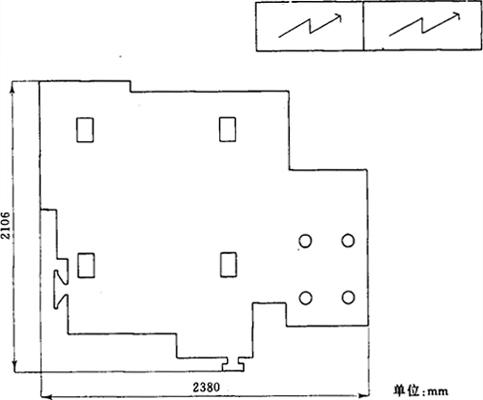

图9－4－24 YB21－6000小包机平面示意图

4．生产厂家

上海烟草工业机械厂，平水机械厂，意大利SASIB公司。
