WQ型滚筒式叶片及烟梗回潮机

---

1．结构特点

(1)设备主要由滚筒、喷汽喷水系统及排汽系统组成，见图9－2－5所示。叶片通过旋转的滚筒时，在呈螺旋式排列的拨料钉及重力的作用下，随倾斜的滚筒翻滚前进。在滚筒的进料口和出料口处均设置有蒸汽和水喷嘴。在蒸汽和水雾的作用下，使叶片温度升高，含水率增加。

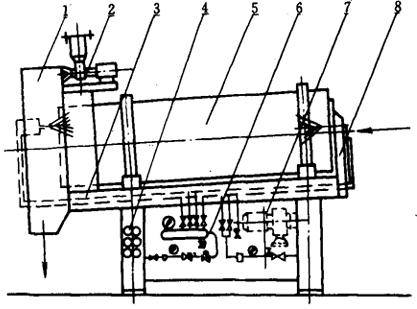

图9－2－5 WQ型滚筒式回潮机示意图

1－出料室 2－抽风机 3－机架 4－电器系统 5－滚筒 6－管路系统 7－传动装置 8－进料屏

(2)全套设备可手动操作，也可由程序逻辑控制自动操作。通过调节蒸汽压力可以改变在制品温度，根据来料流量、含水率及回潮后的含水率设定值，实现喷汽喷水量的自动调节。

2．主要技术参数与外形尺寸

该设备用于切丝前叶片及贮梗前烟梗的增温增湿。主要技术参数及外型尺寸见表9－2－1及9－2－2所示。

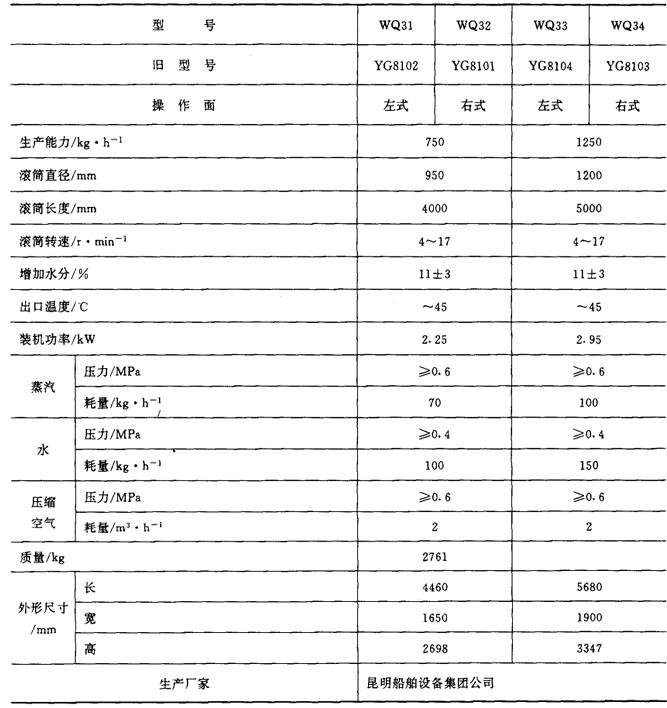

表9－2－1WQ型滚筒式叶片回潮机主要技术参数

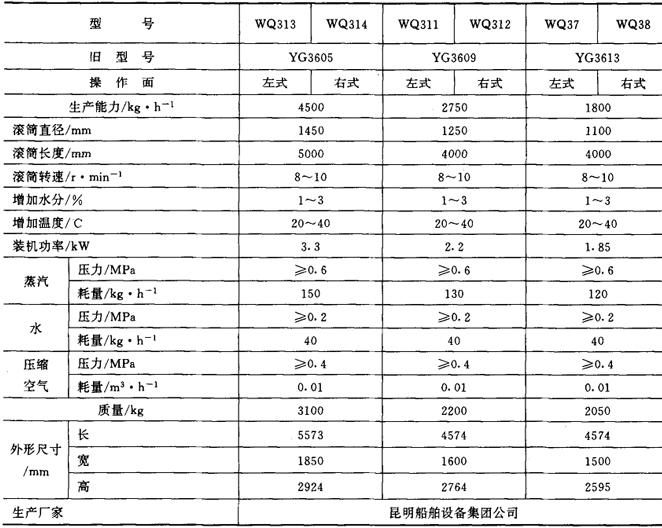

表9－2－2WQ型滚筒式烟梗回潮机主要技术参数

3．生产厂家

见表9－2－1及表9－2－2。
