VK系列灌装封盖机

---

(一)用途与特点

本系列灌装封盖机适用于玻璃瓶含气饮料的灌装。稍加变更，也能用于聚酯(PET)瓶含气饮料的灌装。如果在贮液缸内气体背压不低于0．1MPa的情况下，还可用于不含气饮料或其他液体的灌装。

本机的特点是可一机多用，适应多规格(瓶高160～340mm，瓶径Φ50～90mm)、多瓶型使用。有大型平面止推轴承支托贮液缸，缸体运转平稳；有预罩装置，可保证阀与瓶口的对中性；有悬挂式托瓶气缸和悬臂式瓶托，使送瓶平稳。

(二)结构与工作原理

本机灌装系统结构如图4－6－8所示。VK系列灌装封盖整机结构如图4－6－9所示。

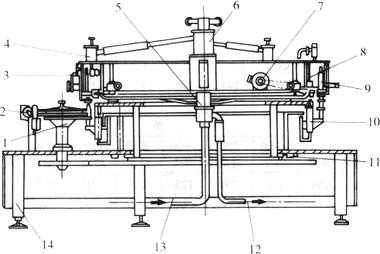

图4－6－8 VK系列灌装封盖机结构示意图

1－进瓶星轮 2－进瓶螺杆 3－阀控机构 4－液控机构 5－分液头 6－分气头 7－缸体升降调节机构 8－防冲板 9－灌装阀 10－托瓶气缸 11－平面止推轴承 12－清洗水排放口 13－灌装液(或清洗水)进入管 14－机架与罩板

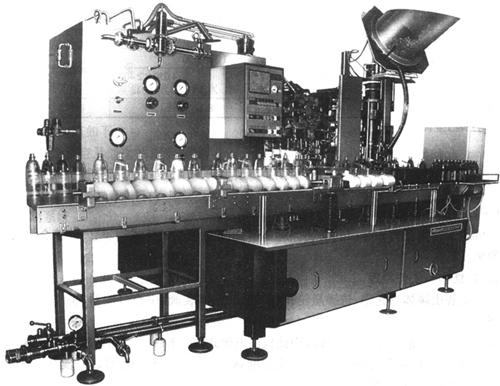

图4－6－9 VK系列灌装封盖机

(三)主要技术参数

VK系列灌装封盖机主要技术参数见表4－6－6。

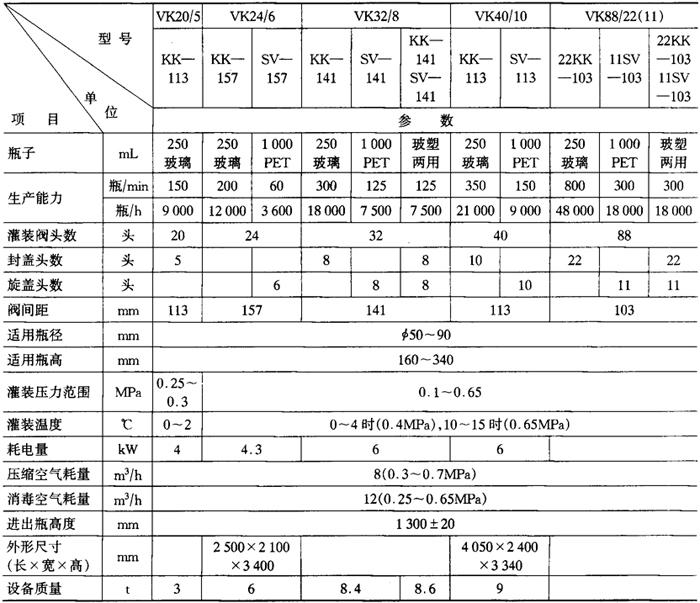

表4－6－6VK系列灌装封盖机主要技术参数

注：合肥轻工业机械厂生产。
