SH型塔式梗丝膨化装置

---

1．结构特点

(1)SH型塔式梗丝膨化装置主要由落料器、进料振动输送机、喷料装置(包括蒸汽喷嘴、温图利管、热风混合装置等)、膨化塔、切向分离器、旋风除尘器、风道系统、热交换装置、供水箱、供水及蒸汽管路系统等部分组成。

(2)梗丝膨化的自动控制由两个层次构成。模拟量的控制由MICON微处理器完成，主要控制温度、湿度、流量等。开关量的控制则由SIMATIC可编程控制器来完成，用以完成阀门、电机等简单的开关。MICON与SIMATIC之间有信号联系。

2．主要技术参数

SH型塔式梗丝膨化装置主要技术参数见表9－2－30所示。

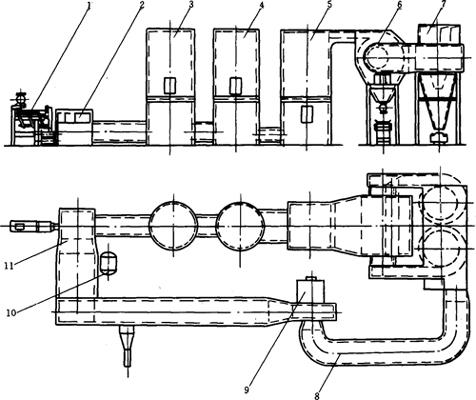

图9－2－30 SH型塔式梗丝膨化装置平面布置图

1－振动输送机 2－加热器 3－第－膨胀塔 4－第二膨胀塔 5－第三膨胀塔 6－切向分离器 7－旋风除尘器 8－热风管道 9－风机 10－水箱 11－混合箱

3．外形尺寸及安装图示

SH型塔式梗丝膨化装置的设备外形及安装图示见图9－2－30所示。

4．生产厂家

见表9－2－30。

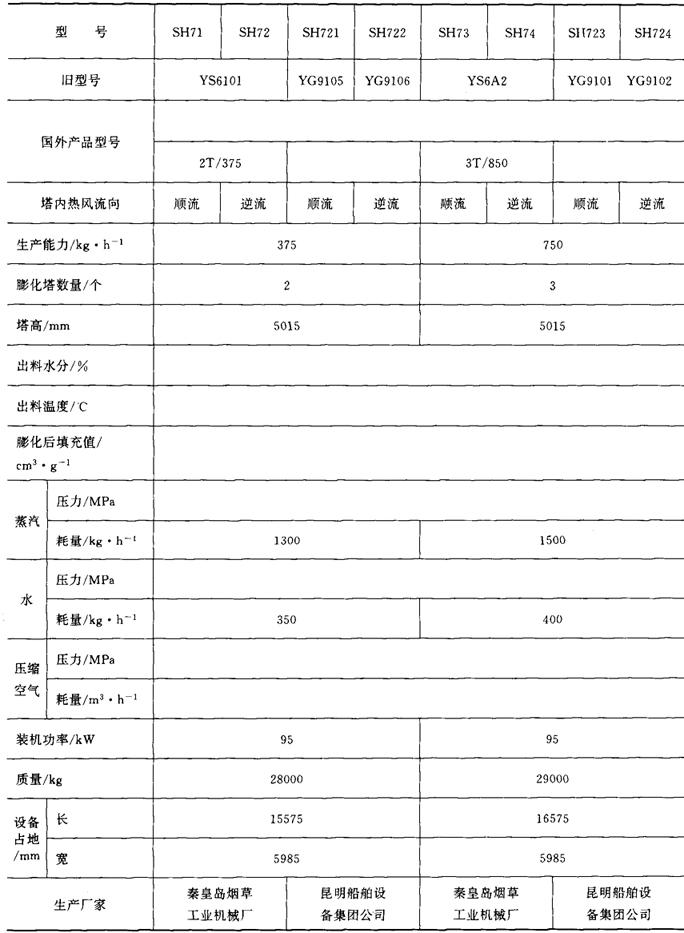

表9－2－30SH型塔式梗丝膨化

注：顺流、逆流式是指观察者俯视整机时，热风流向为顺时针方向或逆时针方向，对技术参数无任何影响。

装置主要技术参数
