SB3型白肋烟烘焙机

---

1．结构特点

(1)SB3型三层式白肋烟烘焙机见图9－2－32所示，其干燥段见图9－2－33所示，回潮段见图9－2－34所示。冷却段是利用车间内空气使烟叶冷却。

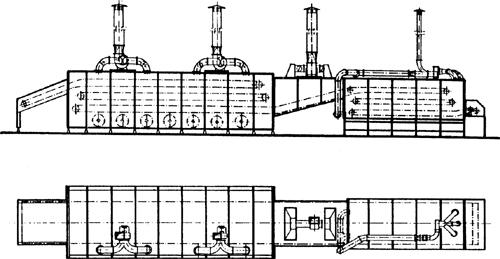

图9－2－32 SB3型白肋烟烘焙机示意图

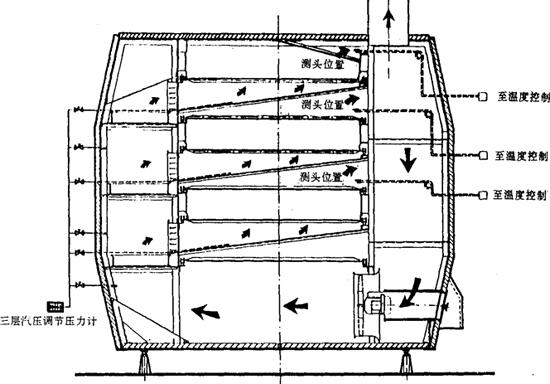

图9－2－33 SB3型白肋烟烘焙机干燥段示意图

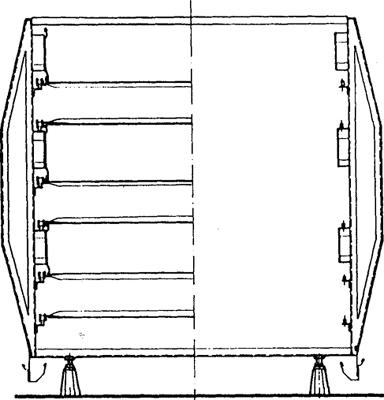

图9－2－34 SB3型白肋烟烘焙机回潮段示意图

(2)干燥段最高温度可达140～160℃，温度控制是以温度继电器为敏感元件，以气动阀门为执行元件。回潮段喷射的蒸汽压力为0．05～0．1MPa，喷雾用软水。

2．主要技术参数

见表9－2－32所示。

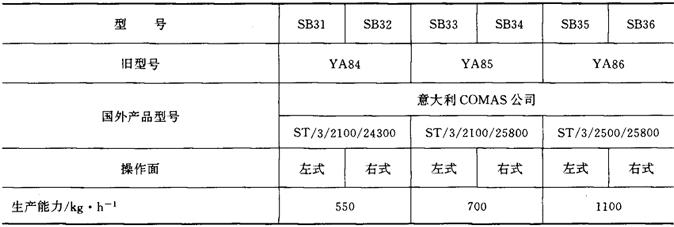

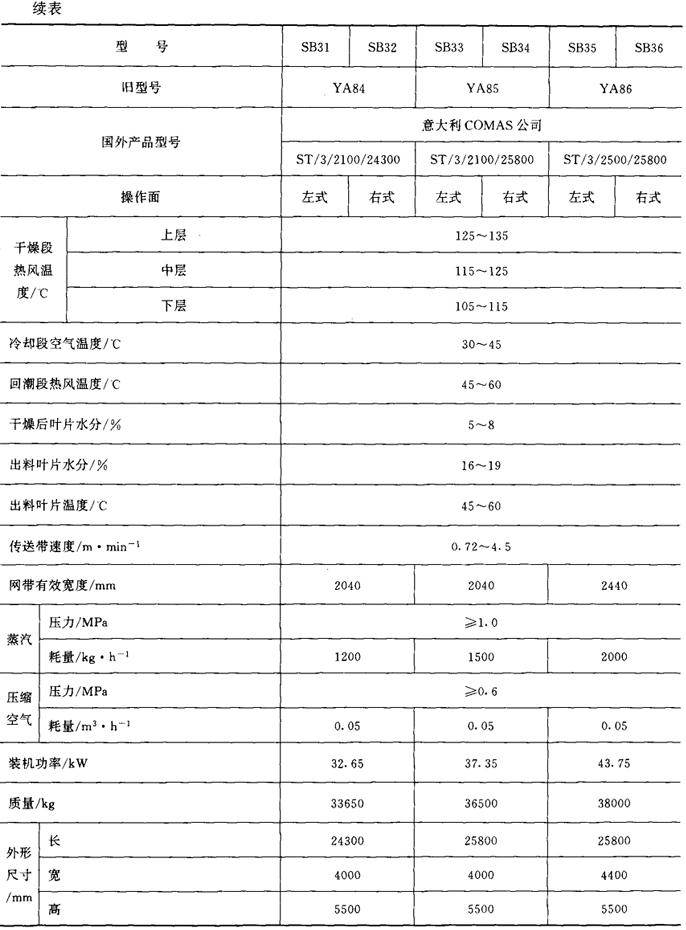

表9－2－32SB3型白肋烟烘焙机主要技术参数

3．生产厂家

秦皇岛烟草工业机械厂。
